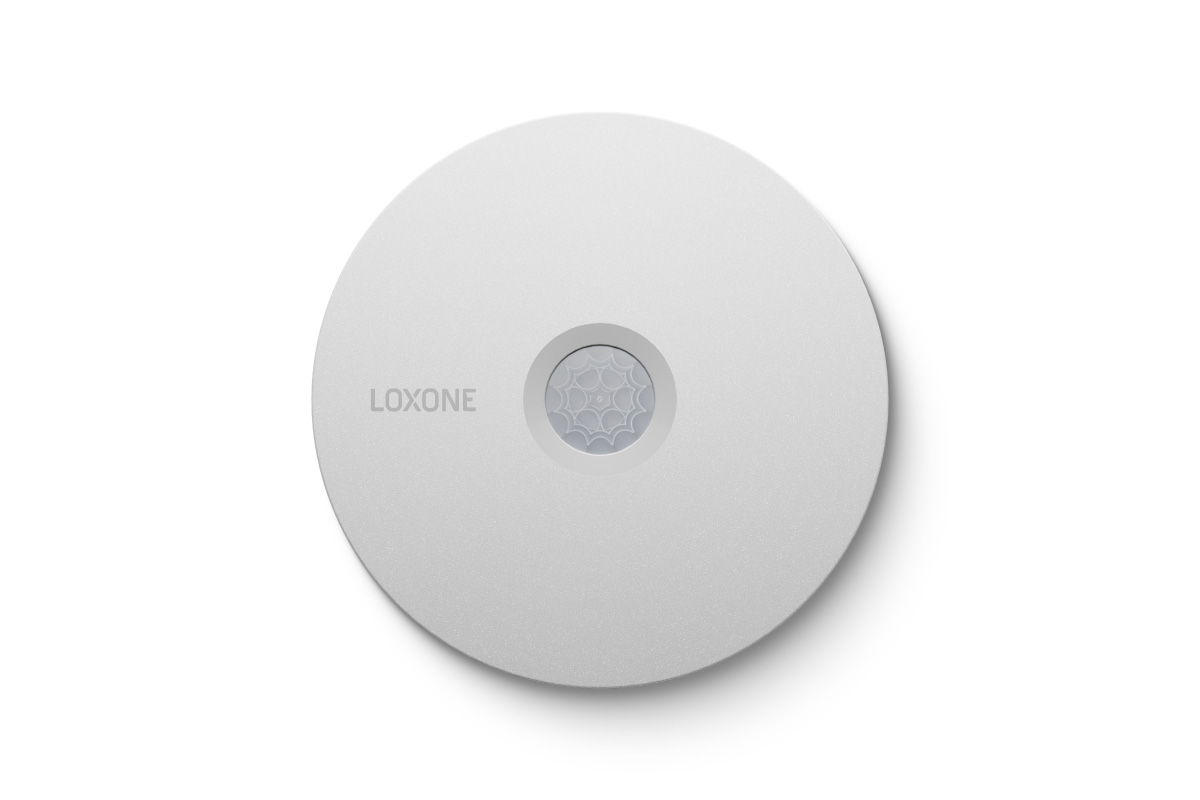

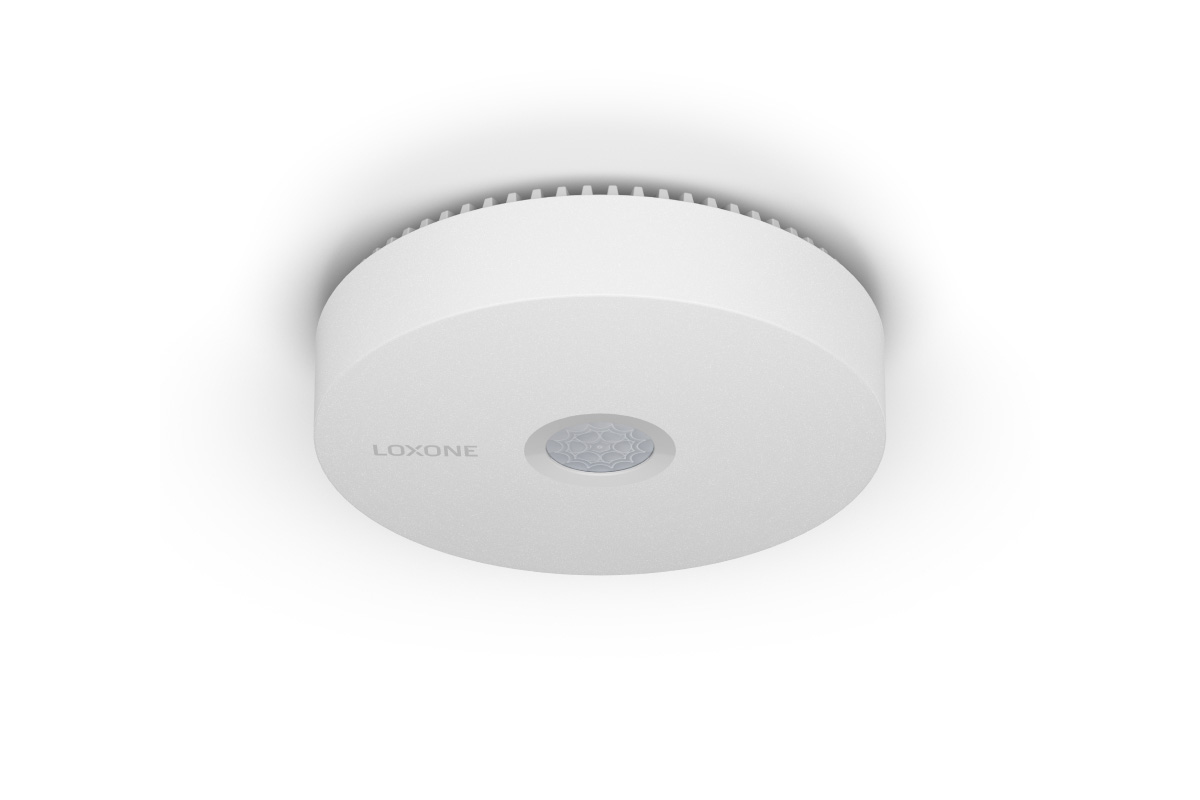

Der Rauch- & Präsenzmelder Tree vereint einen Präsenzmelder mit einem Rauchwarnmelder in einem Gehäuse. Er kombiniert optische Raucherkennung nach EN 14604 zur frühzeitigen Brandwarnung mit der zuverlässigen Erfassung von Präsenz, Bewegung und Helligkeit.
Features
- Autonomer Rauchmeldebetrieb mit langlebiger Batterie
- Wärmemelder
- Optische Rauchdetektion
- Präsenz- und Helligkeitssensor
- Optischer und akustischer Alarm
- Volle Integration mit LOXONE Tree

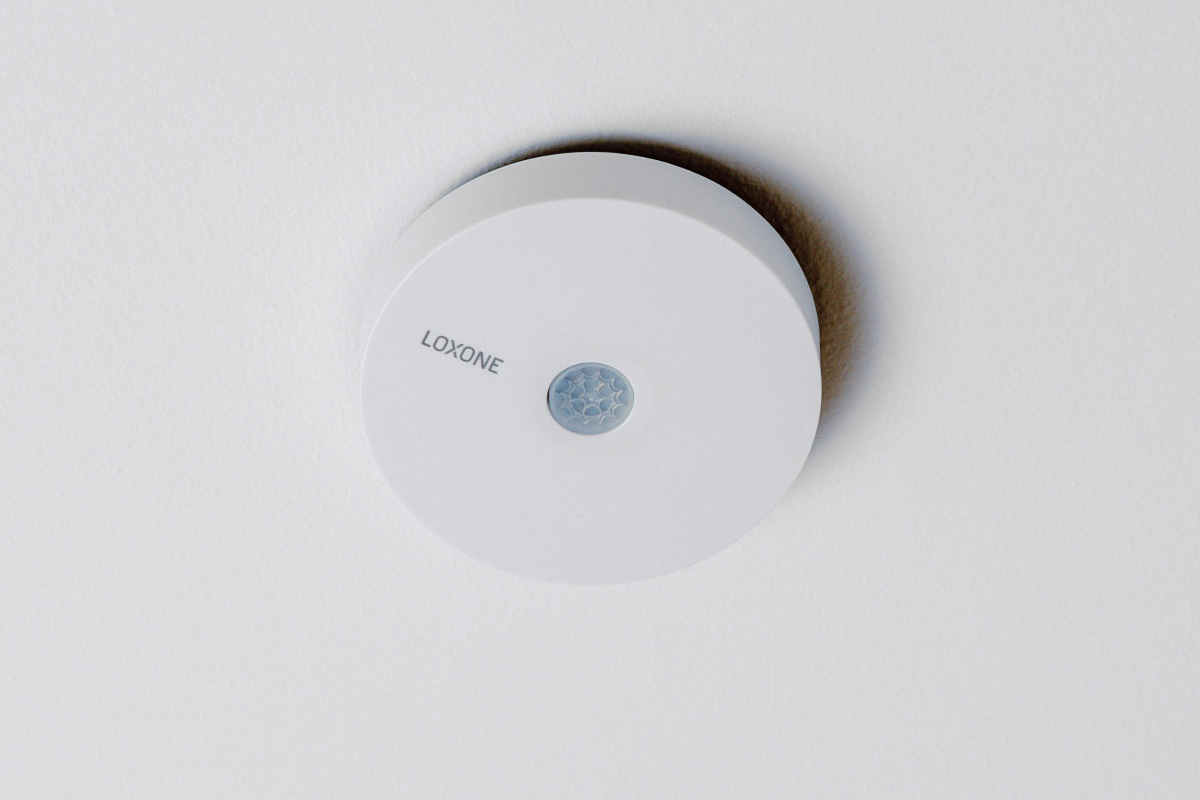

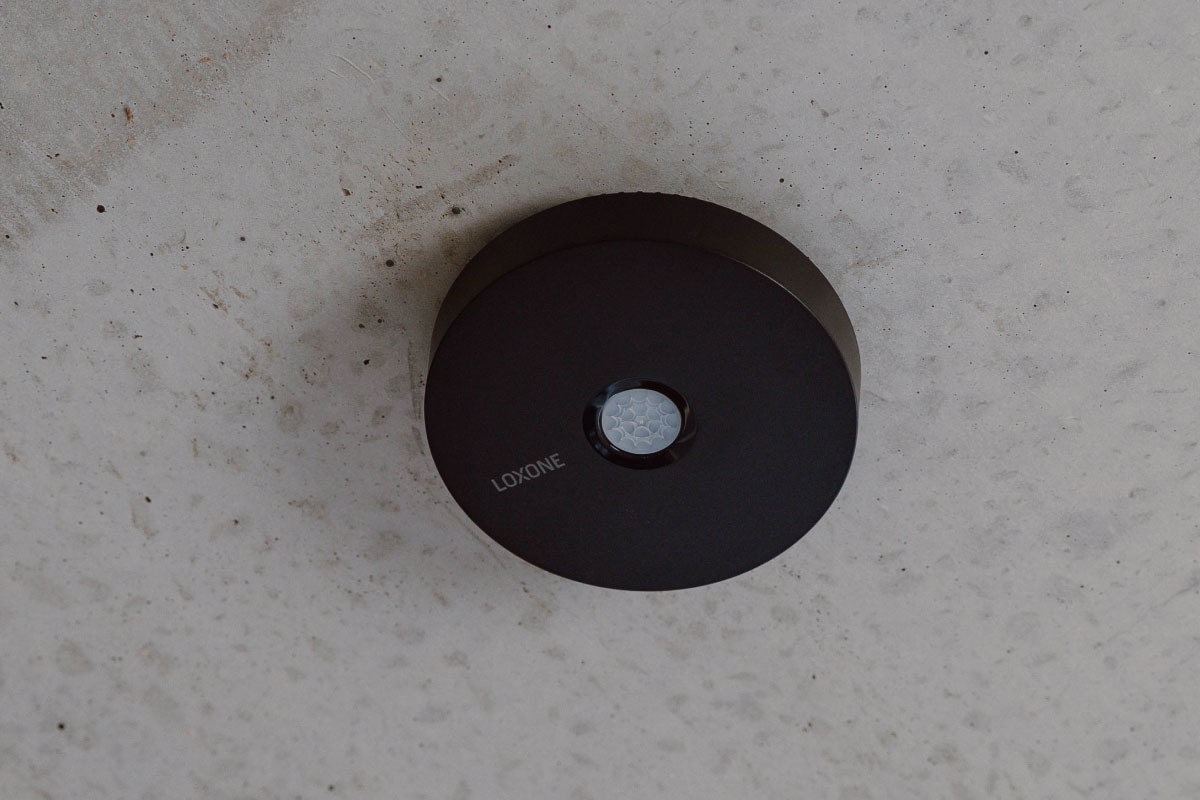

- Kompaktes, unauffälliges Design für Deckenmontage
Technische Details
| Versorgungsspannung |
9 … 30 V DC |
| Produktmaße |
105 x 28,5 mm / 4,13 x 1,12″ (D x H) |
Spezifikationen
Elektrische Spezifikationen
| Versorgungsspannung |
9 … 30 V DC |
| Leistungsaufnahme |
typ. 0,13 W |
| Verlustleistung |
max. 0,13 W |
| Batterie |
Ultralife 9V (U9VL) oder Varta 6122 |
| Batterieverbrauch |
typ. 80 µW |
| Batterie Lebensdauer |
bis zu 5 Jahren |
Rauchwarnmelder Spezifikationen
| Rauchdetektion |
Tyndall-Effekt (optisch) |
| Max. Überwachungsbereich |
Fläche bis 40 m²
Höhe bis 5 m |
| Luftgeschwindigkeit |
max. 20 m/s |
| Empfindlichkeit |
typ. 0,15 dB/m |
| Alarmanzeige |
optisch (rote LED) und akustisch (Signalton >85 dB(A)/3 m) |
| Temperaturschwelle Wärmealarm |
58 °C / 136,4 °F |
| Austauschintervall |
10 Jahre nach Aktivierung |
Präsenzmelder Spezifikationen
| Bewegungserkennung |
passiver Infrarotsensor |
| Reichweite der Bewegungserkennung |
Ø 6 m / 20 ft (in 2,4 m / 8 ft Höhe) |
| Erfassungswinkel |
horizontal 360°, vertikal 100° |
| Empfohlene Installationshöhe |
2,4 … 3,5 m / 8 … 11,5 ft |
| Max. Installationshöhe |
5 m / 16,5 ft |
| Messbereich Helligkeitssensor |
0 … 32 000 lx |
| Akustische Erkennung |
60 Hz … 20 kHz, mono
Max. Schalldruckpegel (SPL): 160 dB
Signal-Rausch-Verhältnis (SNR): 64 dBA |

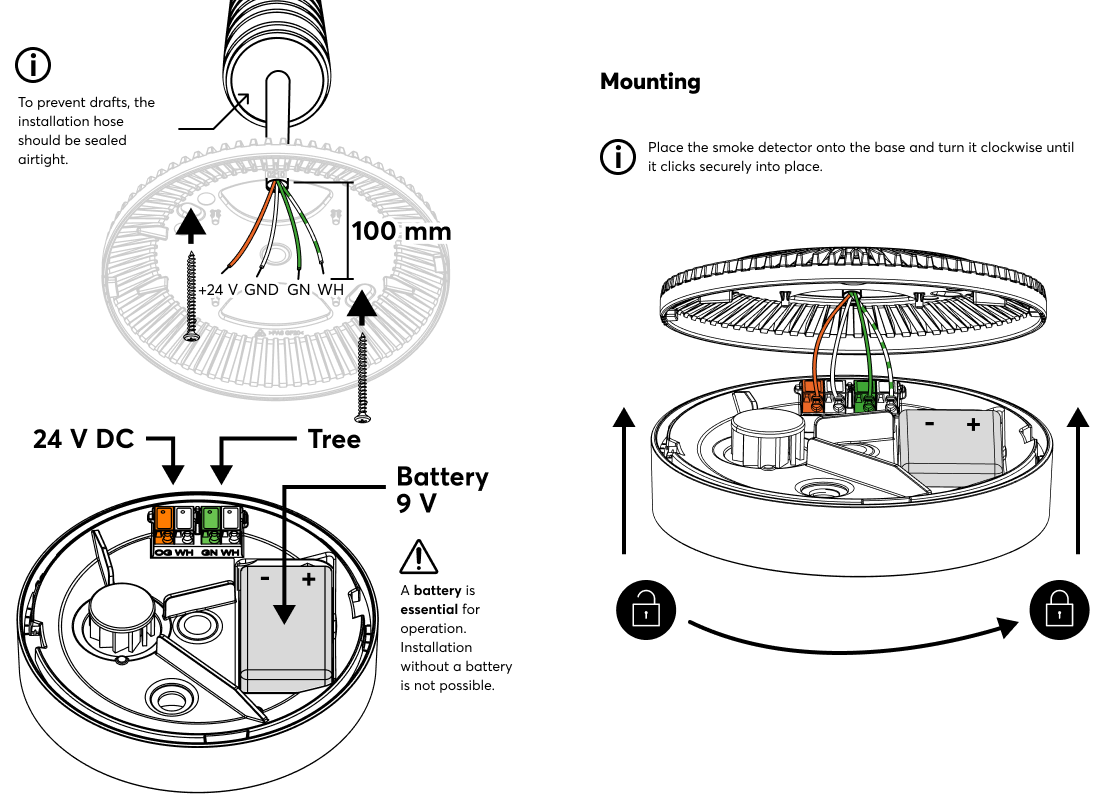

Schnittstellen
| LOXONE Tree |
Verbindung mit Miniserver / Tree Extension |
| Empfohlenes Kabel |
LOXONE Tree Kabel (100637) |
| Leiterquerschnitt |
Ø 0,8 mm (0,5 mm² / AWG 21) |
Umgebungsbedingungen
| Temperatur |
0 … 40 °C / 32 … 104 °F |
| Luftfeuchtigkeit |
max. 95 % r. F. (nicht kondensierend) |
| Schutzart |
IP20 |
Anschlussklemmen
| Klemmentyp |
DG220B |
| Leiterquerschnitt |
0,28 … 0,8 mm² / AWG 23 … 18 |
| Abisolierlänge |
5 … 6 mm / 0,2 … 0,24” |
| Temperaturbeständigkeit |
-40 … 105 °C / -40 … 221 °F |
Produkteigenschaften

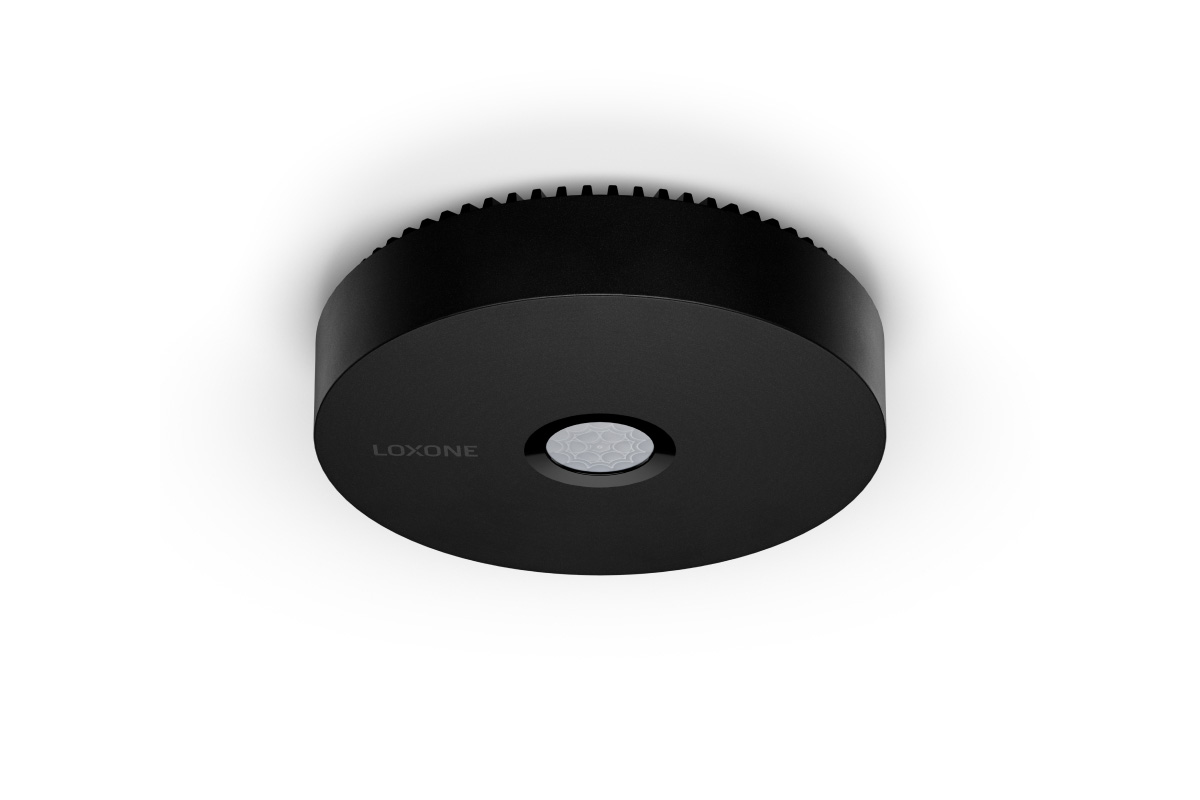

| Farbe |
Anthrazit: RAL 9005 |
| Glanzgrad |
Matt |
Gewicht & Abmessungen
| Nettogewicht |
140 g |
| Bruttogewicht |
165 g |

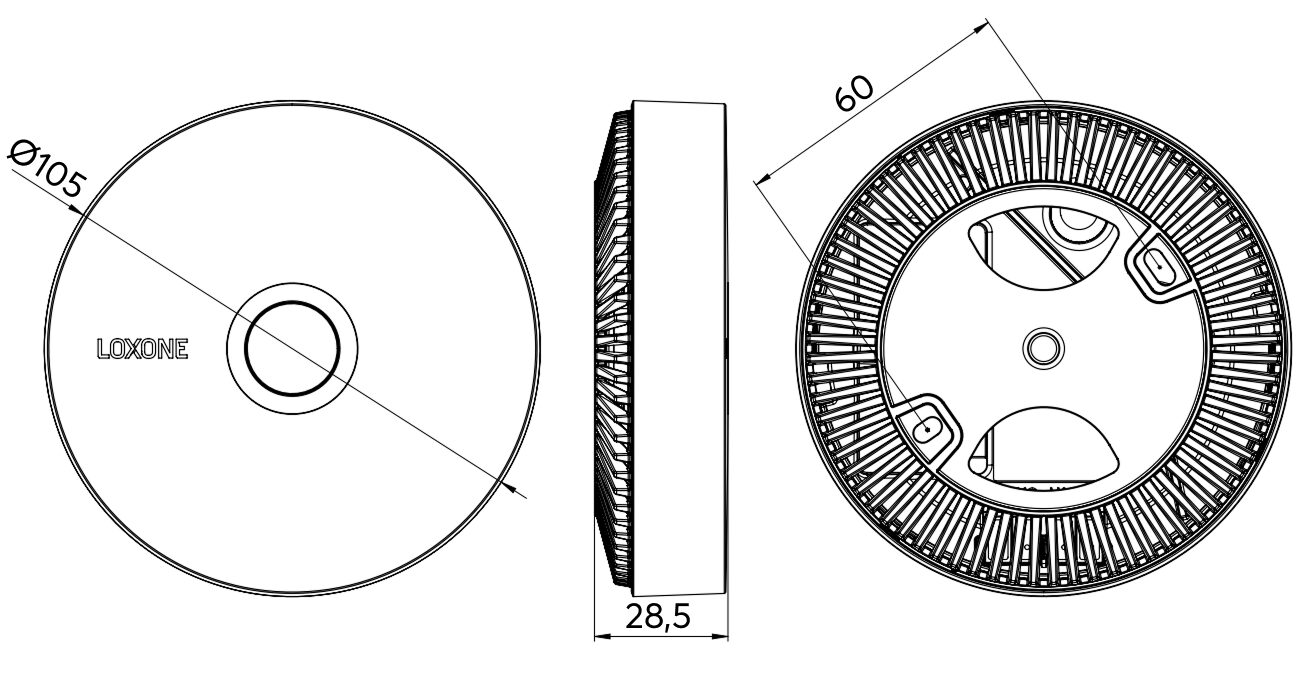

| Produktmaße |
105 x 28,5 mm / 4,13 x 1,12″ (D x H) |
| Packmaß |
145 x 108 x 30 mm / 5,71 x 4,25 x 1,18″ (L x B x H) |
Zertifizierungen & Standards
| Normen |
EN 14604:2005 |
| Certificates and Compatibilities |
CE |
