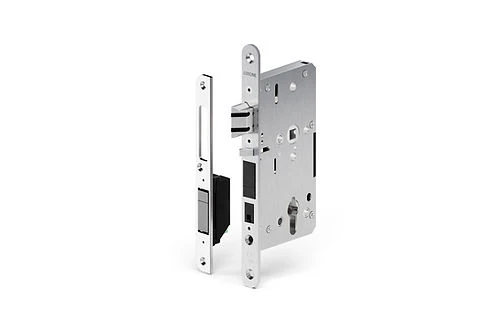

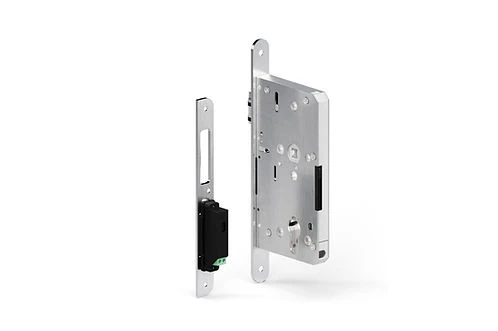

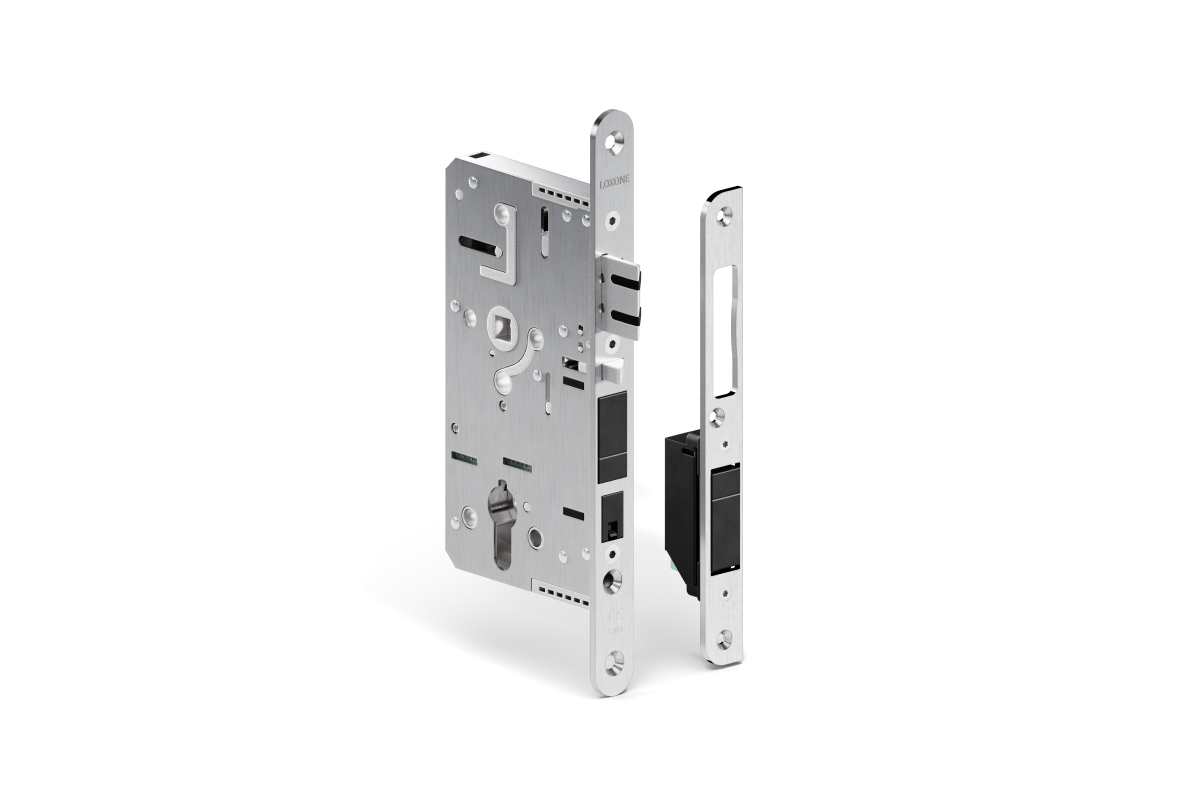

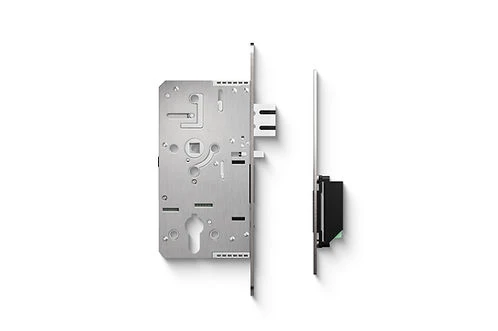

Maße des Türschlosses

Damit das Door Lock Air perfekt zur Tür passt, müssen die Abmessungen des vorhandenen Schlosskastens berücksichtigt werden. Bitte entnimm die Maße entweder dem aktuell verbauten Türschloss oder den technischen Unterlagen der Tür.
Die Grafik zeigt, welche Maße relevant sind und wie diese gemessen werden. Achte darauf, in Millimeter zu messen.

1: Dornmaß (Backset)

Das Dornmaß ist der Abstand von der Vorderkante des Stulps (3) bis zur Mitte des Schlüssellochs/Zylinders (bzw. zur Mitte der Drückernuss).
Es bestimmt, wie weit Schloss und Zylinder im Türblatt nach innen versetzt sind.
So misst du: Von der Vorderkante des Stulps gerade nach innen bis zur Mitte von Zylinder/Schlüsselloch (oder Drückernuss).

2: Abstand (Entfernung)

Der Abstand (auch Entfernung genannt) ist das Maß zwischen Drücker und Zylinder – also Mitte Drückernuss bis Mitte Zylinder. Dieses Maß ist entscheidend dafür, welche Schloss/Garnitur-Kombination passt.
So misst du: Mitte Drückernuss bis Mitte Zylinder.

3: Stulp (Schlossstulp / Stulpbreite)

Der Stulp ist die sichtbare Metallleiste an der Türkante, durch die Falle und Riegel austreten.
So misst du: Breite (W), Länge (L) und Stärke (T) des Stulps.

Der Türanschlag (DIN links/rechts) und die Öffnungsrichtung richten sich danach, auf welcher Seite die Bänder/Scharniere sichtbar sind, wenn du vor der Tür stehst.
So gehst du vor:

1. Stelle dich auf die Seite der Tür, auf der du die Bänder (Scharniere) siehst.
2. Sind die Bänder links → DIN links. Sind die Bänder rechts → DIN rechts.

Die Grafik zeigt die vier möglichen Kombinationen:

1. DIN links; nach außen
2. DIN links; nach innen
3. DIN rechts: nach außen
4. DIN links; nach innen

Das Schließblech wird im Türrahmen (Zarge) montiert. Es ist das Metallteil, in das Falle und Riegel einrasten. Es gibt zwei gängige Varianten:

Flachschließblech

• liegt flach in der Zarge bzw. Im Falz
• hat keinen abstehenden „Lappen“

Wähle „Flachschließblech“, wenn das Schließblech bündig mit der Zarge abschließt.

Lappenschließblech

• hat einen abgewinkelten, vorstehenden Teil (den „Lappen“)
• dieser „Lappen“ ragt in Richtung Türblatt bzw. überdeckt einen Teil der Rahmenkante
• wird verwendet, wenn eine Überdeckung an der Zarge nötig ist, z. B., um den Falz abzudecken oder Unebenheiten auszugleichen

Wähle „Lappenschließblech“, wenn am Schließblech ein sichtbarer, abstehender Winkel vorhanden ist.

So prüfst du: Schaue dir das bestehende Schließblech an: Hat es eine abgewinkelte Überdeckung (Lappe) wähle Lappenschließblech. Ist es plan/flach wähle Flachschließblech.
