LoxHome24 Netzteil mit hoher Effizienz, perfekt abgestimmt auf die Anforderungen einer smarten Loxone Installation
- Push In Klemmen
- Klemmen angepasst auf Loxone
- LED Indikator für Betriebszustand

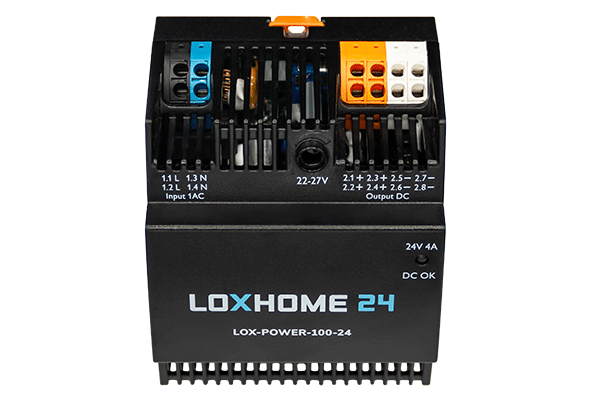

Netzteil LOX-POWER-100-24 für Loxone
Beschreibung
- LoxHome24 Netzteil mit hoher Effizienz, perfekt abgestimmt auf die Anforderungen einer smarten Loxone Installation
- Höhere Effizienz als Produkte von Marktbegleitern
- Konzipiert für den dauerhaften Einsatz in Gebäuden (24h Betrieb)
- Farblich auf das Loxone System abgestimmte Anschlussklemmen
- Anschlussklemmen in Push-in Ausführung
- Pro Anschlussklemme mindestens zwei Anschlüssen – einfache Leitungsverteilung
- Flexible Montage auf Tragschiene oder Direktmontage durch zwei Fußriegel (bei dezentraler Anwendung)
- Erfüllung von zusätzlichen Sicherheitszulassungen und EMV Richtlinien
Technische Daten:
| Eingangsdaten | |
| Eingangsspannungsbereich
(bei DC, geeignete Sicherung vorschalten) |
100 V AC … 240 V AC -15 % … +10 %
110 V DC … 250 V DC -20 % … +40 % |
| Frequenzbereich (fN) | 50 Hz … 60 Hz ±10 % |
| Stromaufnahme (bei Nennwerten)
100 V AC / 240 V AC 110 V DC / 250 V DC |
1,07 A / 0,47 A
0,97 A / 0,41 A |
| Einschaltstromstoß (bei 25°C) / I²t | typ. 37 A / typ. 0,4 A2s |
| Netzausfallüberbrückung | typ. 20 ms (120 V AC) / typ. 20 ms (230 V AC) |
| Eingangssicherung , intern (Geräteschutz), träge | 4 A |
| Auswahl geeignete Sicherung für den
Eingangsschutz Charakteristik B, C, D, K |
6 A … 16 A |
| Ausgangsdaten | |
| Nennausgangsspannung UN / Bereich | 24 V DC / 22 V DC … 27 V DC |
| Nennausgangsstrom (IN) | 4 A |
| Wirkungsgrad | > 93 % (120 V AC) / > 94 % (230 V AC) |
| Restwelligkeit | typ. 150 mVSS |
| Schutz gegen Überspannung am Ausgang (OVP) | < 35 V DC |
| Rückspeisefestigkeit | ≤ 35 V DC |
| Allgemeine Daten | |
| Abmessungen (B x H x T)
Gerätetiefe (Tragschienenmontage) |
72 x 90 x 61 mm
55 mm |
| Teilungseinheit (DIN 43880) | 4 TE |
Weitere Details finden Sie in der Einbauanweisung
Anhänge:
- Konformitätserklärung (2022_DoC_LOX-POWER-100-24_Charge00)
- Einbauanweisung (LOX-POWER-100-24)
