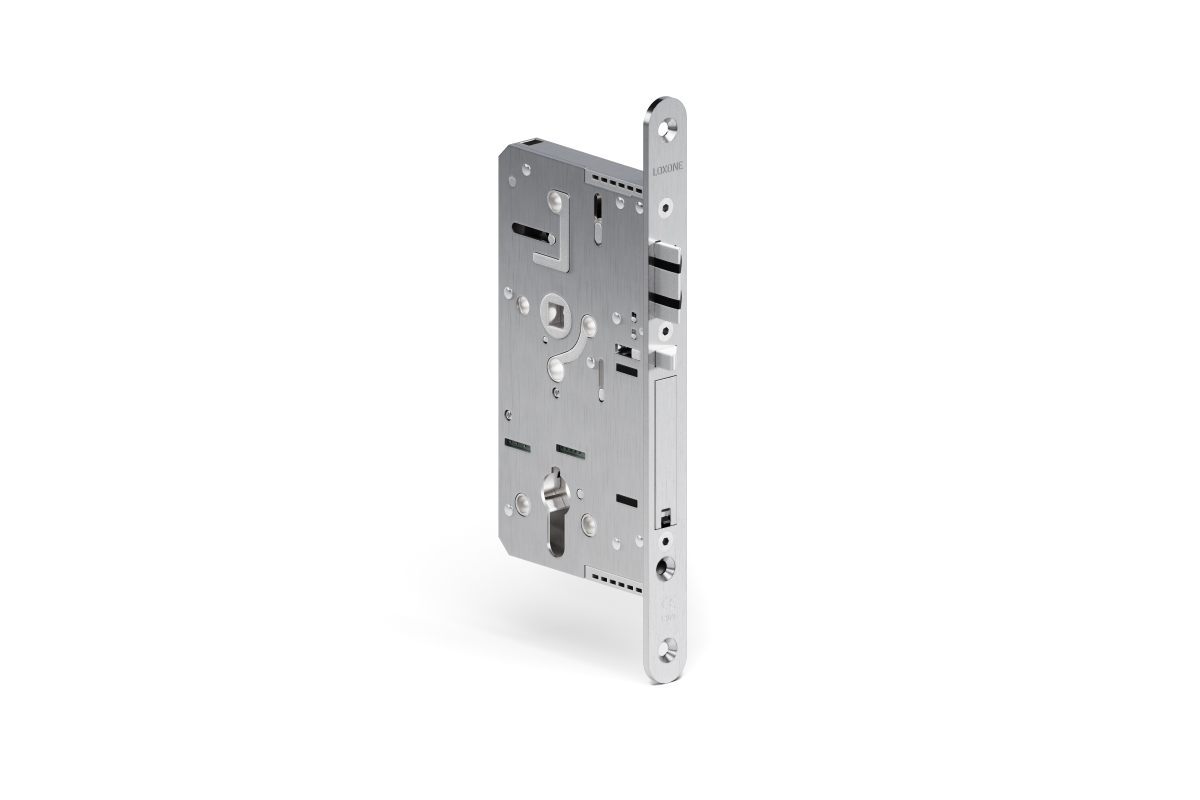

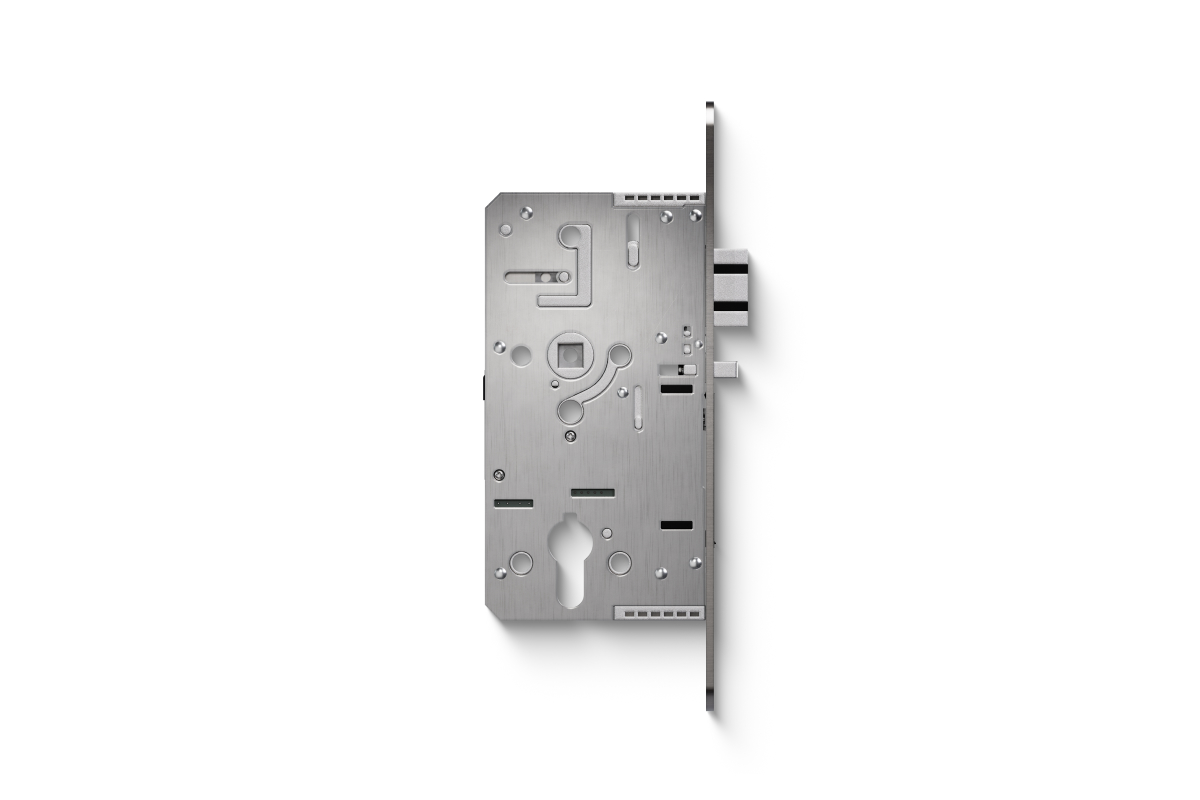

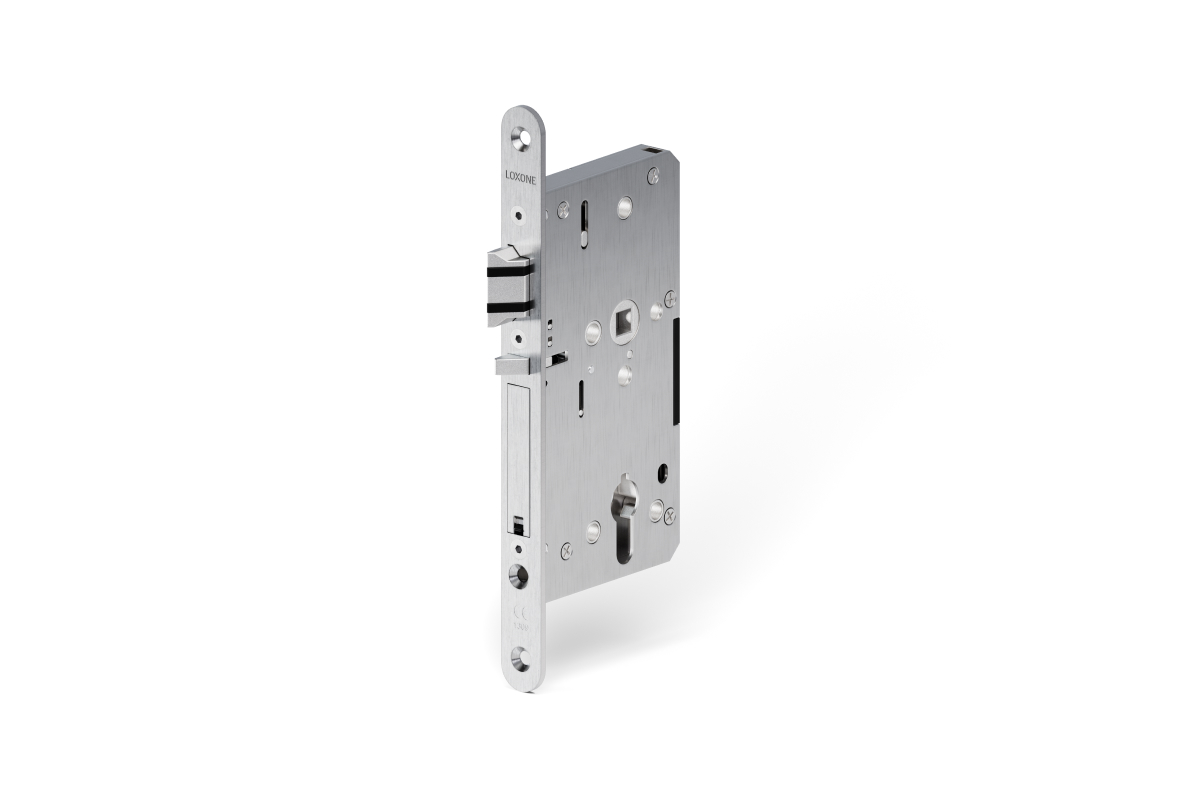

Door Lock Air Battery

Das Door Lock Air Battery ist ein smartes, batteriebetriebenes Türschloss mit Loxone Air Funktechnologie. Es ermöglicht die komfortable Steuerung und Überwachung von Türen direkt über das Loxone System und eignet sich sowohl für Neubauten als auch für Bestandsgebäude.

Das Schloss wird unauffällig im Türblatt integriert. Dadurch bleibt das Design von Türgriff und Beschlägen vollständig erhalten. Da die Kommunikation über Funk erfolgt, ist keine zusätzliche Verkabelung erforderlich – ideal für Nachrüstungen.

Funktionen & Eigenschaften

• Elektrisch entkuppelbarer Außentürgriff
• Direkte Integration in Zutrittskontrolle, Alarmanlage und Gebäudeautomation
• Panikfunktion nach EN 179 / EN 1125
• Selbstverriegelnder Mechanismus für erhöhte Sicherheit
• Türstatus wird im Loxone System zuverlässig zurückgemeldet
• Mechanische Notentriegelung für den Ernstfall
• Ideal für Nachrüstungen – keine zusätzliche Verkabelung notwendig
• Elektromechanisches Schloss gemäß EN 14846 zertifiziert
• Feuerschutznachweis nach EN 1634-1

Hinweis: Das Door Lock Air Battery nutzt einen eigenen Funkkanal. Für die Verbindung muss sich eines der folgenden Geräte innerhalb der Loxone Air Reichweite befinden: NFC Code Touch Air (24 V), Miniserver Compact, Air Base Extension oder Tree to Air Bridge.

Achtung: Drücker, Zylinder sowie ein geteilter Vierkantstift sind nicht im Lieferumfang enthalten.

Maße des Türschlosses

Damit das Door Lock Air perfekt zur Tür passt, müssen die Abmessungen des vorhandenen Schlosskastens berücksichtigt werden. Bitte entnimm die Maße entweder dem aktuell verbauten Türschloss oder den technischen Unterlagen der Tür.
Die Grafik zeigt, welche Maße relevant sind und wie diese gemessen werden. Achte darauf, in Millimeter zu messen.

1: Dornmaß (Backset)

Das Dornmaß ist der Abstand von der Vorderkante des Stulps (3) bis zur Mitte des Schlüssellochs/Zylinders (bzw. zur Mitte der Drückernuss).
Es bestimmt, wie weit Schloss und Zylinder im Türblatt nach innen versetzt sind.
So misst du: Von der Vorderkante des Stulps gerade nach innen bis zur Mitte von Zylinder/Schlüsselloch (oder Drückernuss).

2: Abstand (Entfernung)

Der Abstand (auch Entfernung genannt) ist das Maß zwischen Drücker und Zylinder – also Mitte Drückernuss bis Mitte Zylinder. Dieses Maß ist entscheidend dafür, welche Schloss/Garnitur-Kombination passt.
So misst du: Mitte Drückernuss bis Mitte Zylinder.

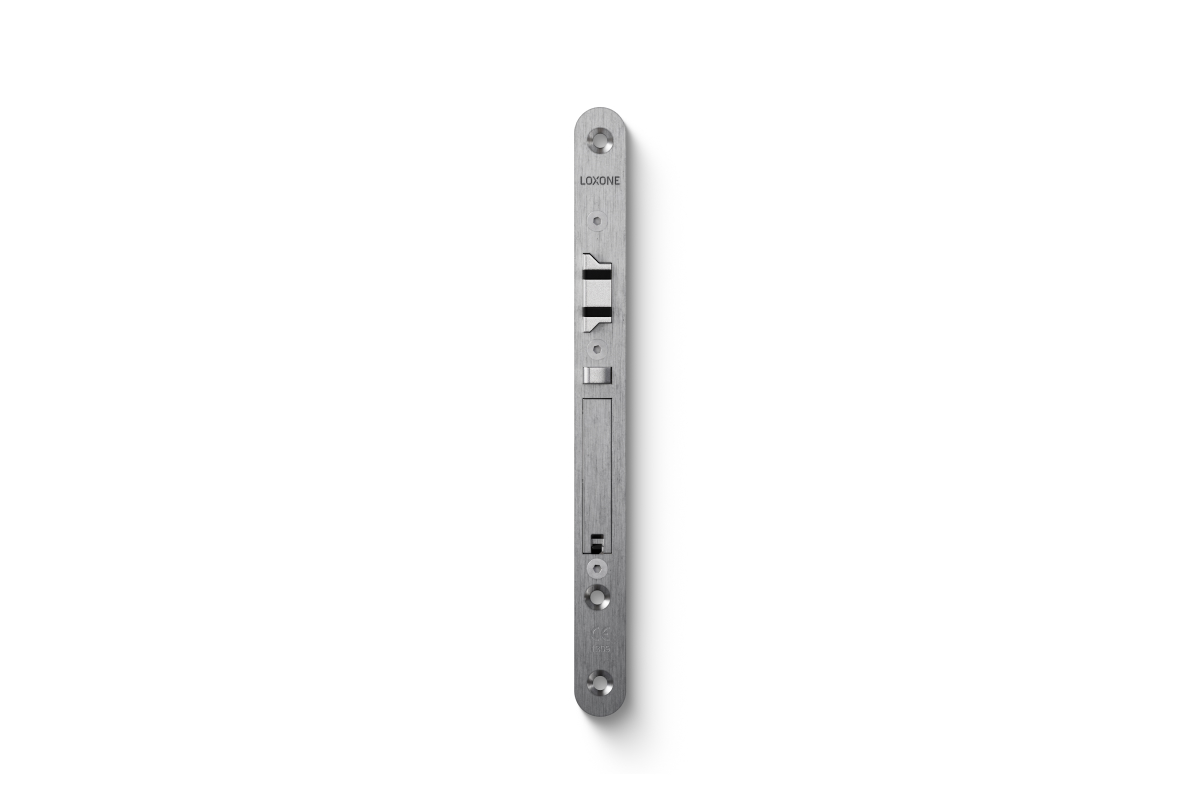

3: Stulp (Schlossstulp / Stulpbreite)

Der Stulp ist die sichtbare Metallleiste an der Türkante, durch die Falle und Riegel austreten.
So misst du: Breite (W), Länge (L) und Stärke (T) des Stulps.

Der Türanschlag (DIN links/rechts) und die Öffnungsrichtung richten sich danach, auf welcher Seite die Bänder/Scharniere sichtbar sind, wenn du vor der Tür stehst.
So gehst du vor:

1. Stelle dich auf die Seite der Tür, auf der du die Bänder (Scharniere) siehst.
2. Sind die Bänder links → DIN links. Sind die Bänder rechts → DIN rechts.

Die Grafik zeigt die vier möglichen Kombinationen:

1. DIN links; nach außen
2. DIN links; nach innen
3. DIN rechts: nach außen
4. DIN links; nach innen
