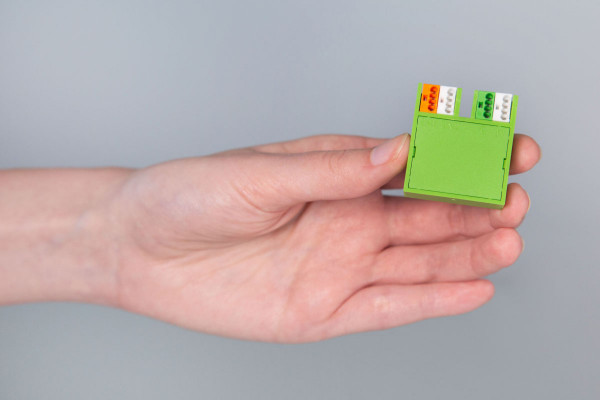

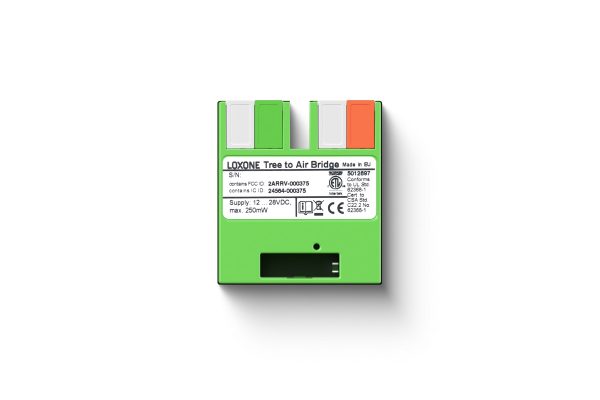

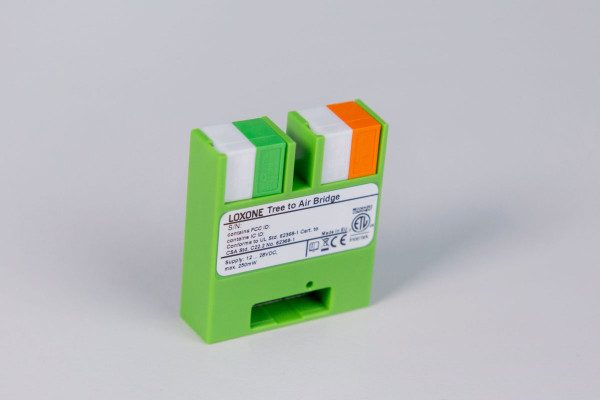

Loxone Tree TO Air Bridge im Loxone Smart Home

Loxone Tree TO Air Bridge ist eine Komponente für das Loxone Smart Home. Die LOXONE Tree to Air Bridge ermöglicht das Einbinden zahlreicher Geräte, die mit der LOXONE Air Funktechnologie ausgestattet sind, oder als Erweiterung der Funkabdeckung von LOXONE Air.

Funktion im System

Einbindung in die verkabelte Loxone Tree Struktur
Funkbasierte Integration über Loxone Air
Verarbeitet Sensorwerte, Logiken und Schaltbefehle für die Gebäudeautomation

Technische Merkmale

Loxone Tree: Verbindung mit LOXONE Miniserver / Tree Extension
Loxone Air: 868MHz (SRD Band Europa), 4 Kanäle wählbar max. Sendeleistung 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle wählbar max. Sendeleistung 13.2mW
Versorgungsspannung: 12 … 28 VDC
Leistungsaufnahme: typ. 0,17 W, max. 0,25 W
Farbe: Grün: RAL 6018
Produktmaße: 38,3 x 34,3 x 10,5 mm / 1,50 x 1,35 x 0,41” (L x B x H)
Nettogewicht: 63g

Lieferumfang

1x Tree to Air Bridge
1x Folder

Einordnung

Die Komponente wird im Loxone Umfeld über Tree, Air eingeordnet und ist für eine strukturierte Smart Home Planung relevant. Dadurch lassen sich Funktionen zentral in der Loxone Config abbilden und mit weiteren Gewerken verknüpfen.

Eigenschaften

Farbe

Grün: RAL 6018

Versorgungsspannung

12 … 28 VDC

Leistungsaufnahme

typ. 0,17 W, max. 0,25 W

Verlustleistung bei max. Last

max. 0.25W

Temperatur

-40 … 70°C / -40 … 158°F

Luftfeuchtigkeit

max. 95 % r.H. (nicht kondensierend)

Leiterquerschnitt

0,25 … 0,8 mm² / AWG 23 … 18

Abisolierlänge

5 mm / 0,2”

Temperaturbeständigkeit

-40 … 105°C / -40 … 221°F

Glanzgrad

Matt

Nettogewicht

Bruttogewicht

74 g

Produktmaße

38,3 x 34,3 x 10,5 mm / 1,50 x 1,35 x 0,41” (L x B x H)

Packmaß

79 x 79 x 41 mm / 3,11 x 3,11 x 1,61” (L x B x H)

Loxone Air

868MHz (SRD Band Europa), 4 Kanäle wählbar max. Sendeleistung 15.1mW e.r.p. 915MHz (ISM Band Region 2), 10 Kanäle wählbar max. Sendeleistung 13.2mW

Schutzklasse

IP20

Loxone Tree

Verbindung mit LOXONE Miniserver / Tree Extension

Downloads

Verwende die Tree to Air Bridge dezentral in weitläufigen Gewerbeprojekten für eine flächendeckende LOXONE AirAbdeckung. Oder ergänze eine Tree Installation um die Funktechnologie. Die Tree to Air Bridge kann flexibel in jeder Unterputzdose mit Tree Anbindung montiert werden.

Air Base Extension und Tree to Air Bridge im Vergleich

	Air Base Extension Art.-Nr. 100114	Tree to Air Bridge Art.-Nr. 100451
Einbau	Verteilung	Feld/Unterputzdose
Air Geräte	128	bis zu 128
Anschluss	Link	Tree
