Beschreibung

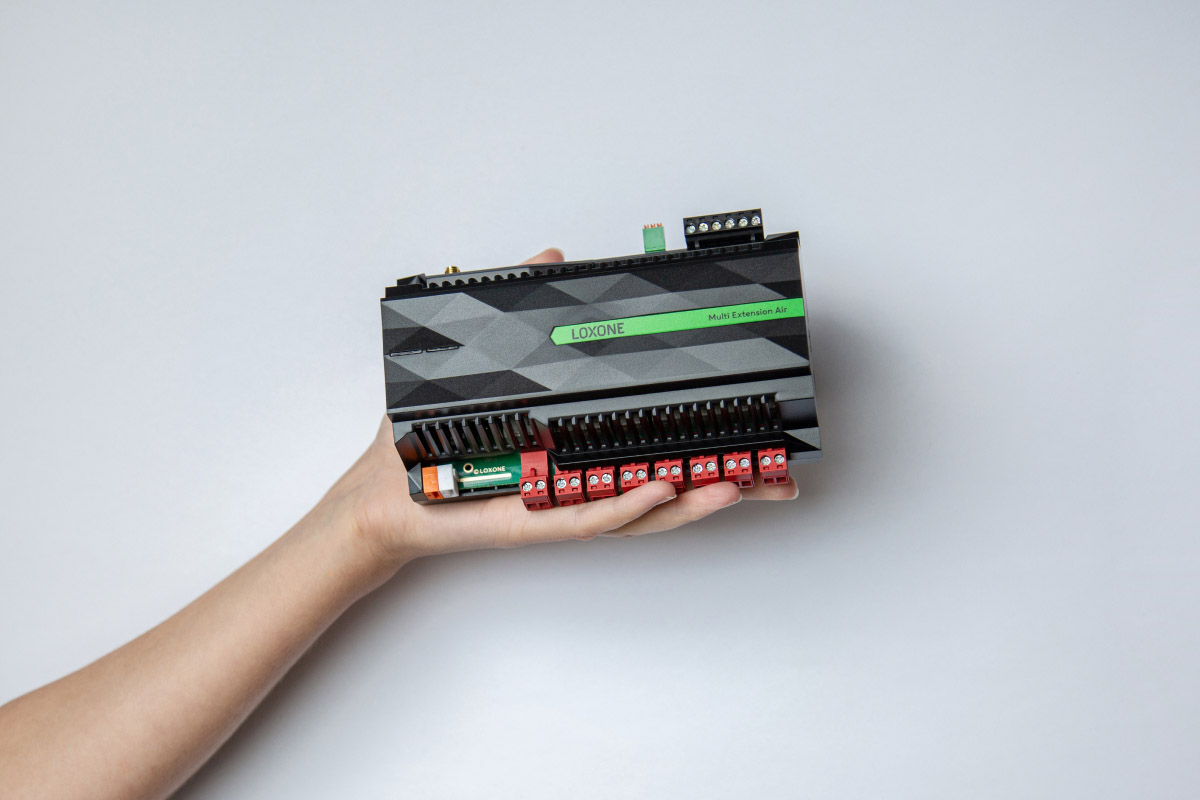

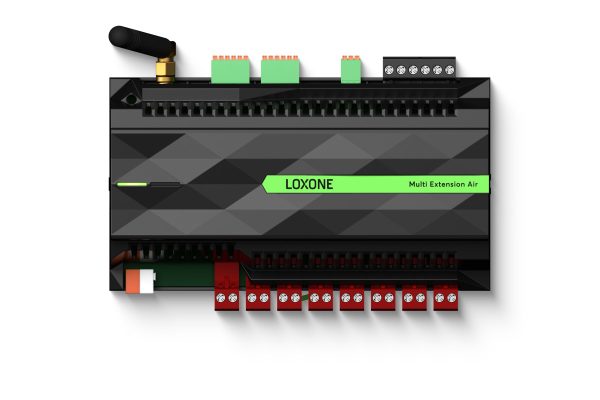

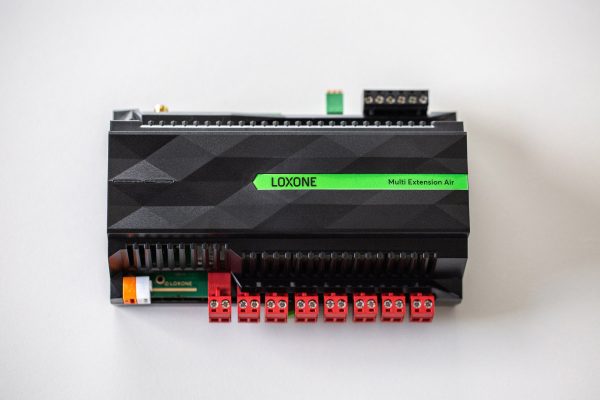

Loxone Multi Extension Air im Loxone Smart Home

Loxone Multi Extension Air ist eine Komponente für das Loxone Smart Home. Die LOXONE Multi Extension Air stellt 8 Ausgänge mit potentialfreien bistabilen Relais , 12 digitale Eingänge , eine 1-Wire Schnittstelle und 4 PWM Ausgänge zur Verfügung.

Funktion im System

Funkbasierte Integration über Loxone Air
Anbindung an den Miniserver über Loxone Link
Erweitert den Miniserver um zusätzliche Schnittstellen oder Ein- und Ausgänge

Technische Merkmale

Loxone Air: max. 128 Geräte 868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW SMA-Buchse mit 1,8 dBi Stabantenne
1-Wire: max. 20 Sensoren, max. 50 mA oder 1 iButton Schlüsselleser max. 100 … 300 m Kabellänge (abhängig von der Verdrahtungstopologie)
Versorgungsspannung: 18 … 28 VDC
Leistungsaufnahme: typ. 0,34 W, max. 1,74 W
Schutzart: IP20
Montageart: Hutschiene nach EN50022, 35 mm
Einsatzgebiet: Typ 1 (EN 60730-1)

Lieferumfang

1x Multi Extension Air
1x SMA Antenne
1x Folder

Einordnung

Die Komponente wird im Loxone Umfeld über Air eingeordnet und ist für eine strukturierte Smart Home Planung relevant. Dadurch lassen sich Funktionen zentral in der Loxone Config abbilden und mit weiteren Gewerken verknüpfen.

Eigenschaften

Farbe

Schwarz: RAL 9005

Versorgungsspannung

18 … 28 VDC

Leistungsaufnahme

typ. 0,34 W, max. 1,74 W

Verlustleistung bei max. Last

8,7 W

Temperatur

-20 … 55 °C / -4 … 131 °F

Luftfeuchtigkeit

max. 95 % r.H. (nicht kondensierend)

Schutzart

IP20

Leiterquerschnitt

0,05 … 2,5 mm² / AWG 30 … 12 Last > 12 A: min. 2,5 mm² / min. AWG 12

Abisolierlänge

6 … 7,5 mm / 0,24 … 0,30”

Temperaturbeständigkeit

min. 80 °C / 176 °F für IEC, min. 75 °C / 167 °F für UL

Montageart

Hutschiene nach EN50022, 35 mm

Glanzgrad

Matt

Nettogewicht

338 g

Bruttogewicht

412 g

Produktmaße

158 x 88 x 59 mm / 6,22 x 3,46 x 2,32” (L x B x H)

Packmaß

180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)

1-Wire

max. 20 Sensoren, max. 50 mA oder 1 iButton Schlüsselleser max. 100 ... 300 m Kabellänge (abhängig von der Verdrahtungstopologie)

Anzugsdrehmoment

0,5 … 0,6 Nm / 0,37 … 0,44 lbf·ft

Digital (8)

bistabil, potentialfrei: max. 250 VAC 16 A at cos = 1 (IEC) max. 250 VAC 15 A at cos = 1 (UL) max. 30 VDC 5 A Gesamtlast max. 48 A

Einsatzgebiet

Typ 1 (EN 60730-1)

Verschmutzungsgrad

Normen

UL 60730-1 IEC 60730-1

Max. Einschaltstrom

24 A

Bemessungsspannung der digitalen Ausgänge

2,5 kV (UL 60730-1, max. Höhe 2000 m)

Loxone Air

max. 128 Geräte 868 MHz (SRD Band Europa), 4 Kanäle, max. 15,1 mW e.r.p. 915 MHz (ISM Band Region 2), 10 Kanäle, max. 13,2 mW SMA-Buchse mit 1,8 dBi Stabantenne

Digital (12)

Logik 0: 0 … 2,2 VDC Undefiniert: 2,2 … 3,8 VDC Logik 1: 3,8 … 28 VDC als Frequenzzähler verwendbar: - Max. Frequenz: 200 Hz - Min. Impulsbreite: 2,5 ms - Genauigkeit: ± 1 Hz

PWM (4)

2,1 A pro Kanal, 12 … 28 VDC PWM Frequenz: Beleuchtung: 123 Hz; Kontrollsignal: 26 … 1627 Hz

Downloads

Die vielseitigste Extension für deine Nachrüstprojekte

Für deinen Pool

Automatische Wassernachfüllung, integrierte Alarmanlage, sommerliche Badebeleuchtung, angepasste Filterdauer, uvm. Gemeinsam mit der Multi Extension Air übernimmt der Miniserver die Poolsteuerung.

Für deine Sauna

Platziere die Multi Extension Air unabhängig vom LOXONE Miniserver, beispielsweise im Stockwerksverteiler. Installiere einen Vorort-Taster, schalte den Saunaofen ein bzw. aus, sorge für die passende Lichtstimmung, Temperatur und noch mehr Wohlfühlkomfort!

Für deinen Garten

Im Gartenverteiler untergebracht wird mit der Multi Extension Air von der stimmungsvollen Gartenbeleuchtung über die automatische Rasen- und Blumenbewässerung bis hin zur Gartenüberwachung alles gesteuert.

Für deine Nachrüstprojekte

Die Multi Extension Air ist die perfekte Lösung für Orte, an denen eine Verkabelung schwierig oder gar nicht möglich ist – flexibel und einfach mit dem Miniserver zu integrieren, um dein Zuhause noch smarter zu machen.
