Name: Miniserver
Brand: LOXONE
SKU: 100335
Price: 780.18 EUR
Availability: InStock

Beschreibung

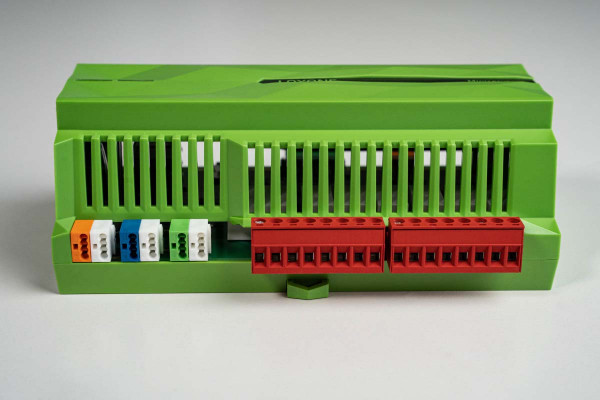

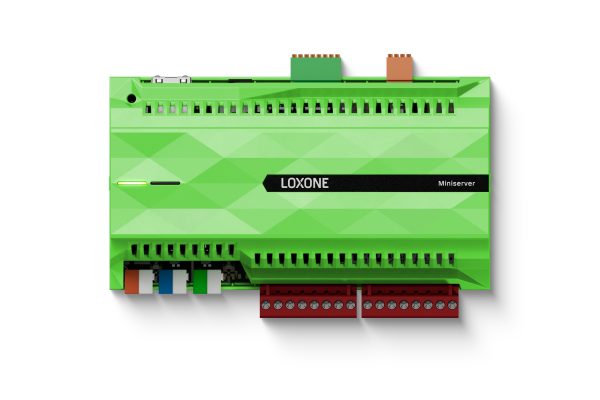

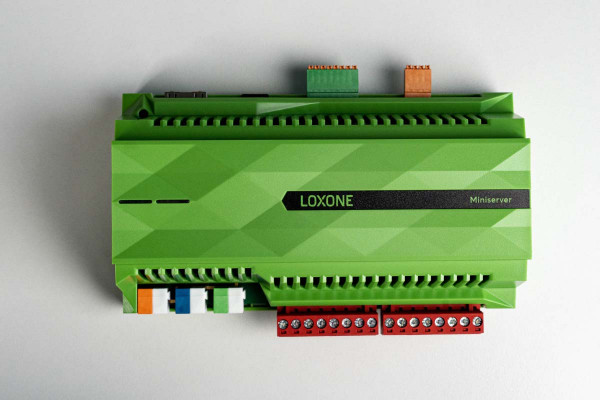

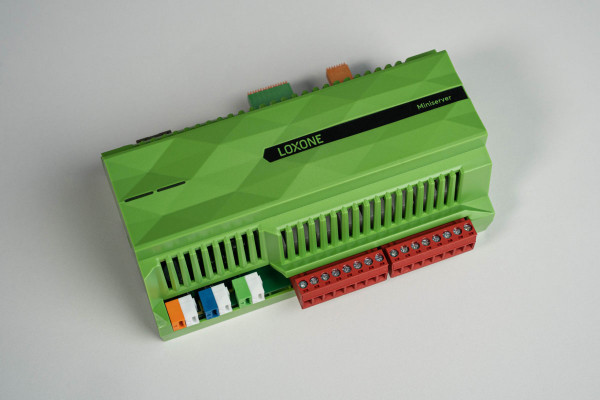

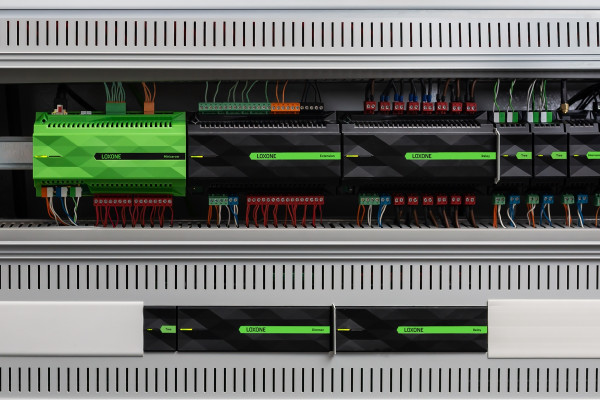

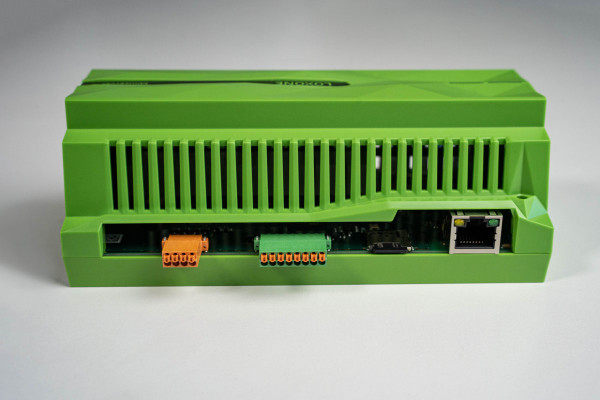

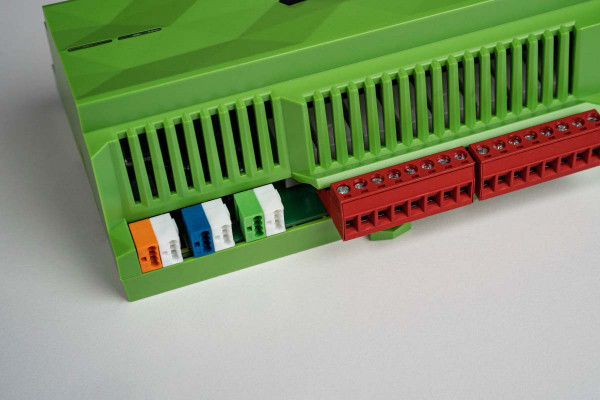

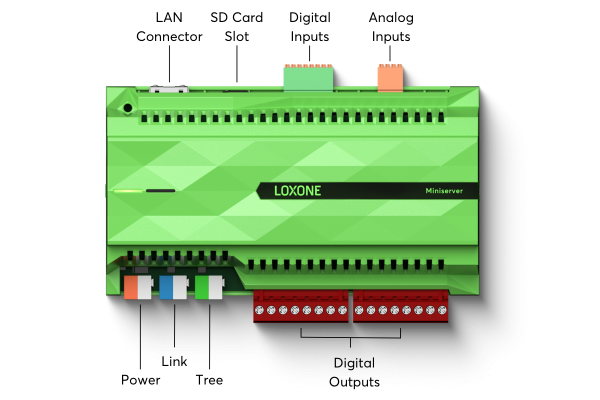

Loxone Miniserver im Loxone Smart Home

Loxone Miniserver ist eine Komponente für das Loxone Smart Home. Der Miniserver ist das ultimative Werkzeug zur Automatisierung von Eigenheimen, Gewerbeobjekten und Spezialanwendungen.

Funktion im System

Einbindung in die verkabelte Loxone Tree Struktur
Anbindung an den Miniserver über Loxone Link
Verarbeitet Sensorwerte, Logiken und Schaltbefehle für die Gebäudeautomation

Technische Merkmale

Loxone Tree: Verbindung mit bis zu 50 Tree Geräten
Loxone Link: Verbindung mit bis zu 30 Extensions
Ethernet: 100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP
Versorgungsspannung: 19,2 … 30 VDC
Leistungsaufnahme: typ. 1,85 W, max. 3 W
Montageart: Hutschiene nach EN50022, 35 mm
Einsatzgebiet: Typ 1 (UL 60730-1, CSA E 60730-1)

Einordnung

Die Komponente wird im Loxone Umfeld über Tree, Loxone Link eingeordnet und ist für eine strukturierte Smart Home Planung relevant. Dadurch lassen sich Funktionen zentral in der Loxone Config abbilden und mit weiteren Gewerken verknüpfen.

Technische Daten

Eigenschaften

Farbe

Grün: RAL 6018

Versorgungsspannung

19,2 … 30 VDC

Leistungsaufnahme

typ. 1,85 W, max. 3 W

Verlustleistung bei max. Last

6,7 W

Loxone Link

Verbindung mit bis zu 30 Extensions

Temperatur

0 ... 50 °C / 32 ... 122 °F

Luftfeuchtigkeit

max. 95 % r.H. (nicht kondensierend)

Montageart

Hutschiene nach EN50022, 35 mm

Glanzgrad

Matt

Nettogewicht

327g

Bruttogewicht

372 g

Produktmaße

157x88x57mm / 6,18x3,46x2,24” (LxBxH), 9 Teilungseinheiten

Packmaß

180 x 110 x 65 mm / 7,08 x 4,33 x 2,56” (L x B x H)

Einsatzgebiet

Typ 1 (UL 60730-1, CSA E 60730-1)

Verschmutzungsgrad

Software Klasse

Max. Einschaltstrom

15 A

Ausgänge

8 digitale Ausgänge (Relais), potentialfrei 250VAC 10A* bei cosᵠ =1 oder 30VDC 10A*

Bemessungsspannung der digitalen Ausgänge

2,5 kV (UL 60730-1, max. Höhe 2000 m)

Schutzklasse

IP20

Loxone Tree

Verbindung mit bis zu 50 Tree Geräten

Analoge Eingänge

4 analoge Eingänge 0 ... 10VDC, Auflösung 12 Bit bei Verwendung als digitale Eingänge: logisch 0: 0 ... 0,8VDC undefiniert: 0,9 ... 1,5VDC logisch 1: 1,6 ... 24VDC (Ri=11kOhm)

Gangreserve der internen Uhr

64 Stunden

Ethernet

100Mbps, IPv4/IPv6, HTTPS, SSL/TLS TCP/IP, Modbus TCP, UDP

Leiterquerschnitt - Spannungsversorgung, LOXONE Link, LOXONE Tree

0.25 … 0.8mm² / AWG23 … 18

Leiterquerschnitt - Digitale & Analoge Eingänge

0.14 ... 0.5mm² / AWG26 ... 20

Abisolierlänge - Spannungsversorgung, LOXONE Link, LOXONE Tree

5mm / 0,2"

Abisolierlänge - Digitale & Analoge Eingänge

7mm / 0,28"

Abisolierlänge - Digitale Ausgänge

6 … 7,5mm / 0,24 … 0,30”

Anzugsdrehmoment - Digitale Ausgänge

0,5 ... 0,6N·m / 0,37 ... 0,44 lbf·ft

Temperaturbeständigkeit - Spannungsversorgung, LOXONE Link, LOXONE Tree

-40 … 105°C / -40 … 221°F

Temperaturbeständigkeit - Digitale & Analoge Eingänge

-40 ... 70 °C / -40 ... 158°F

Downloads

Lieferumfang

GPSR Sicherheitshinweise

Die Miniserver – das Werkzeug zur Haus- und Gebäudeautomation

Unsere Miniserver sind das Gehirn jeder LOXONE Installation. Wir zeigen dir, welche Unterschiede es unter den Miniservern gibt, welcher Miniserver sich für welchen Einsatzzweck eignet und wie die Erstkonfiguration eines Miniservers funktioniert.

30

Für bis zu 30 Extensions

50

Für bis zu 50 Tree Geräte

Zentrale

Steuereinheit zur Automatisierung

100%

Betriebssicher & wartungsfrei

Cloudfree – Automatisierung mit Privatsphäre

Bei LOXONE bleiben deine Daten wo sie hingehören – auf deinem Miniserver. Er ist das Gerät, auf dem deine Daten verarbeitet werden. Sie gelangen nicht nach außen und es erfolgt kein Abgleich mit einer Cloud. Es gilt unser uneingeschränkter Grundsatz: Dein Projekt, deine Daten! Dieses Persönlichkeitsrecht schützen wir zu 100 %.

Fernzugriff via Remote Connect

Mit unserem speziell entwickelten Remote Connect Service verbindest du dich zu jeder Zeit und von jedem Ort absolut zuverlässig und sicher mit deiner Gebäudesteuerung. Ganz ohne Cloud und Third-Party-Tools. Dank einer echten Ende-zu-Ende

LOXONE Config & App

Die mächtigste Software für dein Gebäude- & Hausautomationsprojekt. Kostenlos und inklusive!

Welcher Miniserver ist der richtige für mich?

Merkmal	Miniserver	Miniserver Compact	Miniserver Go
Art.-Nr.	100335	100512	100336
Montageort	Hutschiene	Hutschiene	Beliebig
Platzbedarf	9 TE	6 TE	90 × 90 × 120 mm
LOXONE Air	✔ erweiterbar	✔	✔
LOXONE Tree	✔	✔	✔ erweiterbar
LOXONE Link	✔	✔	✔
Audio ready	✔ erweiterbar	✔	✔ erweiterbar
LAN Schnittstelle	✔	✔	✔
Digitale Eingänge	8 on-board (erweiterbar)	4 on-board (erweiterbar)	✔ erweiterbar
Analoge Eingänge	4 on-board (erweiterbar)	✔ erweiterbar	✔ erweiterbar
Digitale Ausgänge	8 on-board (erweiterbar)	2 on-board (erweiterbar)	✔ erweiterbar
Mit Extensions erweiterbar	✔	✔	✔

Dateninformationen gemäß EU Data Act:

Der LOXONE Miniserver ist ein verbundenes Produkt im Sinne der Verordnung (EU) 2023/2854 (Data Act).
Im Auslieferungszustand werden keine Daten an LOXONE oder Dritte übermittelt. Alle Gerätedaten werden lokal
im Miniserver verarbeitet und gespeichert.

Sobald Nutzer eigene Funktionen konfigurieren, können sämtliche erzeugten Daten über die offen dokumentierte
LOXONE API in strukturierter und maschinenlesbarer Form abgerufen und weiterverwendet werden.
Es findet keine automatische oder versteckte Datensammlung durch LOXONE statt.
