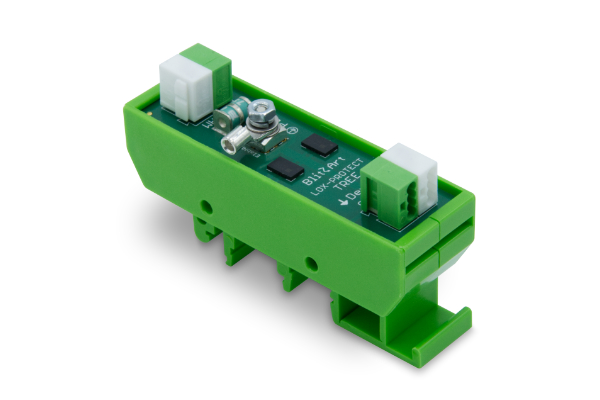

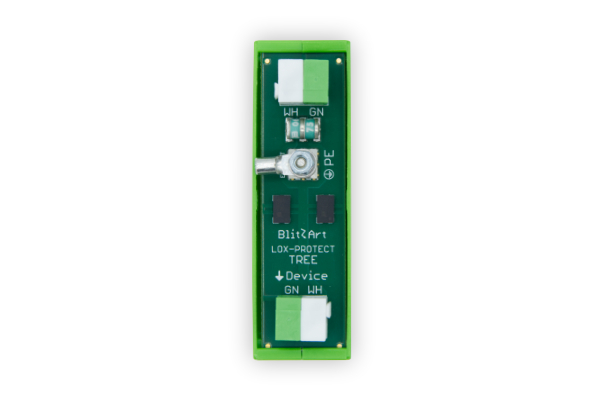

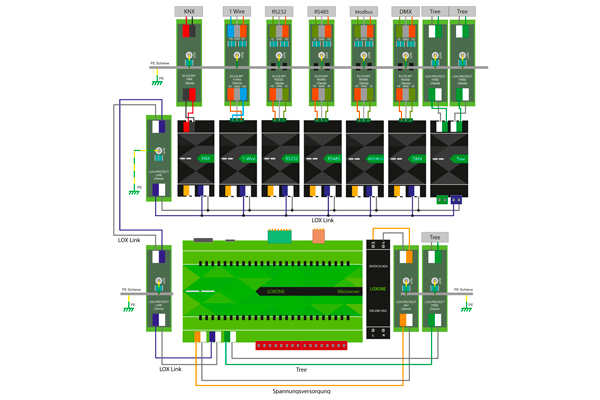

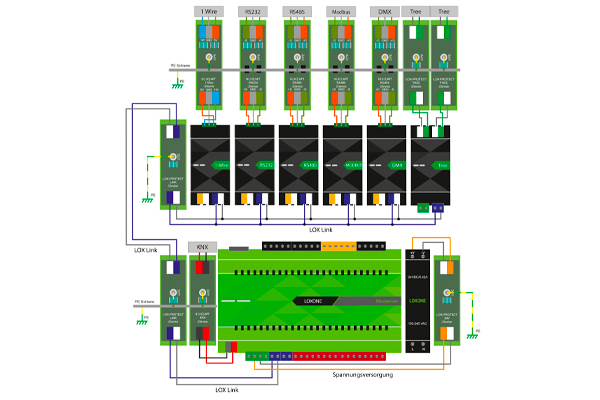

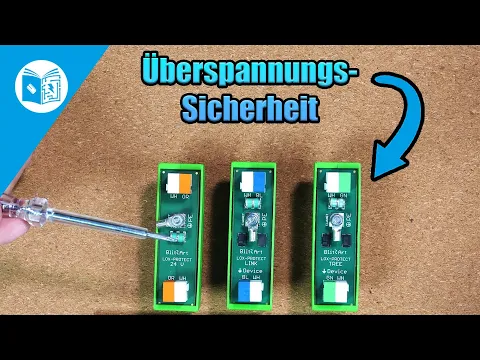

LOX-PROTECT TREE

34,90

Enthält 19% Mehrwertsteuer
zzgl. Versand
Lieferzeit: ca. 1-2 Werktage

Überspannungsableiter für Loxone Tree – EXKLUSIV nur bei uns!

  • Für Neu- und Bestandsanlagen (nachrüstbar)
  • Einfacher Einbau (kein aufwändige Verdrahtung erforderlich, Montage auf DIN-Schiene, einfaches Stecksystem)
  • Keine defekten Geräte bei Überspannung oder Kurzschluss (keine teuren Reparaturkosten)
  • Erhöhung der Ausfallsicherheit und Anlagenverfügbarkeit
  • Extrem kleine Bauweise
  • Zertifiziert in anerkannten Prüfinstitut
  • Farb- und Steckercodierung für Loxone Smart Home System
Artikelnummer: 241001-1 Kategorie:

Beschreibung

Übersicht über die enthaltenen Schutztechnologien

  • Schutzumfang: Dreistufiger Schutz der angeschlossenen Geräte und Spannungsversorgungen sowie der Isolationen von Leitungen gegen Überspannung aus nahem und fernem Blitzeinschlag, gegen Überspannungen durch Schalthandlungen sowie Schutz zwischen Bus- und Geräteseite gegen Überstrom bereits ab 200 mA. Damit auch Begrenzung von Potentialausgleichsströmen über Bus- und (insbesondere) GND-Leitungen.
  • Anzahl Schutzstrecken insgesamt: 7 Schutz- und Überschlagstrecken
  • Anzahl Gasspannungsableiter: Drei Überschlagstrecken über einen Doppelkammer-Gasspannungsableiter (vom Hersteller mit bis zu 20.000 Ampere angegeben)
  • Anzahl Dioden / TVS-Dioden: Insgesamt 2 bidirektionale TVS Dioden Schutzstrecken (Reaktionszeit wenige Dutzend Pikosekunden)
  • Anzahl Strombegrenzer: Zwei Überstrom-Schutzstrecken mit flinken, selbstrückstellenden Strombegrenzern (Begrenzung in 1 µs, Rücksetzen 1 ms)
  • Type des Überspannungsableiters: Type 2
  • Zertifizierte Stromableitung: 5.000 Ampere bei 8/20 µs (erhöhte Strombelastung nach Impulsklasse C2, schnelle Anstiegsflanke)
  • Niederimpedanter PE-Anschluss: PE-Anschluss mit besonders geringem Übergangswiderstand, vormontiert mit Beilagscheiben, Federring, Mutter und Quetschkabelschuh für ungeschnittenen Anschluss an Potentialausgleich bis 2,5 mm²
  • Überstromschutz: Current-Cut Technologie, basierend auf zwei ultraschnellen, selbstrückstellenden Sicherungen in allen Leitungspfaden, Auslösung bereits bei 200 mA binnen 1µs, trennt die Verbindung zwischen Bus- und Geräteseite des Moduls
  • Automatischer Reset: Wiederherstellung der Verbindung zwischen Bus und Geräteseite innerhalb 1 ms nach dem Überspannungs- bzw. Überstromereignis
  • PE-Anschluss: Vormontiert mit Beilagscheiben, Federring, Mutter und Quetschkabelschuh (DIN 46234) für Anschluss an Potentialausgleich bis 2,5 mm²

Betriebsbereich

  • Nennspannung / Höchste Dauerspannung D+ gegen D-: -21 V bis +21 V
  • Leckstrom D+ nach D-: < 1 µA
  • Isolationswiderstand bei Nennspannung: > 6 MOhm
  • Kapazität D+ gegen D-: 150 pF

Schutzpegel (bei Überspannung 10.000 V und 5.000 Ampere)

  • Datenleitungen, D+ gegen PE: < 632 V (bei Impulsklasse C2, 10.000 V (1,2/50 µs) / 5.000 A (8/20 µs)
  • Datenleitungen, D- gegen PE: < 618 V (bei Impulsklasse C2, 10.000 V (1,2/50 µs) / 5.000 A (8/20 µs)
  • Strombegrenzung: Der verbleibende Schadstrom aus dem Schutzpegel wird nach 1 µs durch Current-Cut abgeschaltet
  • Impulswiederherstellung, D+ gegen PE: <0,74 ms (gemessen bei 2000 V (1,2/50 µs) / 1.000 A (8/20 µs)
  • Impulswiederherstellung, D- gegen PE: <0,85 ms (gemessen bei 2000 V (1,2/50 µs) / 1.000 A (8/20 µs)

Prüfnormen und Zertifizierung

  • Zertifizierung: Gemäß EN 61643-21:2001 + A1:2009 + A2:2013: nach Impulsklasse C2 bei 10 kV (1,2/50 µs) / 5 kA (8/20 µs)
  • Prüflabor: DEHN Prüf- und Testzentrum, Neumarkt, akkreditiert nach DIN EN ISO/IEC 17025:2018 durch die Deutsche Akkreditierungsstelle DAkkS

Anschlüsse Busseite

  • Bus: Zweifach Steckklemme (ähnlich Wago 243) mit je vier Anschlüssen pro Potential und Prüföffnung
  • Zulässige Leiterklasse: eindrähtiger Leiter mit Durchmesser 0,6 – 0,8 mm (Leiterklasse 1 nach DIN/IEC 60228)
  • Abisolierlänge: 5-6 mm
  • Überspannungsschutz: Der Überspannungsschutz durch Kurzschließen wirkt gegenüber der Busseite des Moduls bzw. PE, die Geräteseite wird dabei durch den Überstromschutz zusätzlich abgetrennt.

Anschlüsse Geräteseite

  • Bus: Zweifach Steckklemme (ähnlich Wago 243) mit je vier Anschlüssen pro Potential und Prüföffnung
  • Zulässige Leiterklasse: eindrähtiger Leiter mit Durchmesser 0,6 – 0,8 mm (Leiterklasse 1 nach DIN/IEC 60228)
  • Abisolierlänge: 5-6 mm
  • Überstromschutz: Der Current-Cut Überstromschutz begrenzt den Strom zwischen der Busseite und der Geräteseite des Moduls

Anschluss Potentialausgleich

  • PE-Verbindung: Niederimpedante Verbindung zwischen Modul und Blitzstrompotentialausgleich durch kaltverschweißtes Anschlussterminal, gefedertem Schraubanschluss, gasdichtem Quetschkabelschuh und ungeschnittener Leitungsführung mit 2,5 mm²
  • Anschlussterminal: Terminal mit sehr hoher Stromtragfähigkeit, bester Langzeitzuverlässigkeit durch dauerhaft gasdichte Verbindung des Terminals mit der Baugruppe durch 36 homogen kaltverschweißte Kontaktstellen mit einer Auszugskraft von 900 N, hierdurch niederohmiger Übergangswiderstand mit < 200 µOhm
  • Verschraubung: vormontierter Anschluss mit Beilagscheiben, Federring, Mutter und Quetschkabelschuh (nach DIN 46234)
  • Quetschbare Leiterklasse: mehrdrähtige, feindrähtige und feinstdrähtige Leiter mit 2,5 mm² (Empfehlung: H07V-K2,5 gn/ge; Leiterklassen 2, 5 und 6 nach DIN/IEC 60228)
  • Quetschzange: Bitte verwenden Sie eine Quetschzange für unisolierte Quetschkabelschuhe nach DIN/IEC 46234
  • Abisolierlänge: 5 mm
  • Anschlussgewinde: M3
  • Maximales Anzugsmoment: 0,5 N m
  • Bruchdrehmoment Gewindestift: 1,5 N m

Hinweise für größere Querschnitte: Der Quetschkabelschuh kann durch Sie getauscht werden, damit ist ein größerer Querschnitt bzw. Anschluss eindrähtiger Leiter möglich

Schutzklasse Modul

  • Schutzklasse: III / SELV (nach EN60730)
  • Schutzart: IP 00 (nach EN 60529)

Montage

  • Bauform: Offenes REG Gehäuse
  • Montage: Dieser Überspannungsableiter ist zur festen Montage auf der Hutschiene in Verteilungen innerhalb Gebäuden vorgesehen (DIN Rail 35 mm gemäß EN 50022)
  • Umgebungstemperatur: -20°C bis +70 °C
  • Feuchte: < 98% rH (ohne Betauung)
  • Montage: DIN Rail 35 mm (EN50022)
  • Material Gehäuse: Polyamid
  • Farbe: Grün
  • Maße: 76 mm x 22,5 mm x 40 mm (l x b x h mit Gehäuse)
  • Gewicht: 39 g (mit Gehäuse)
