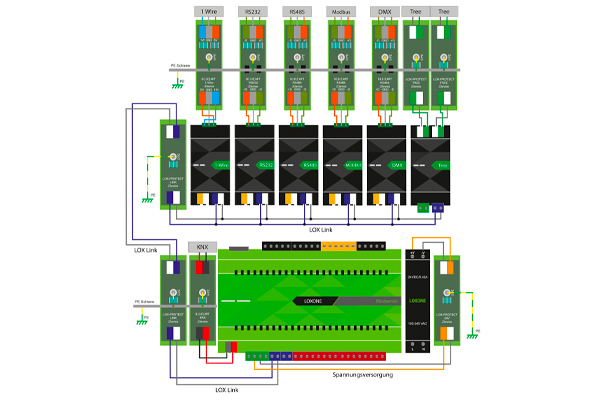

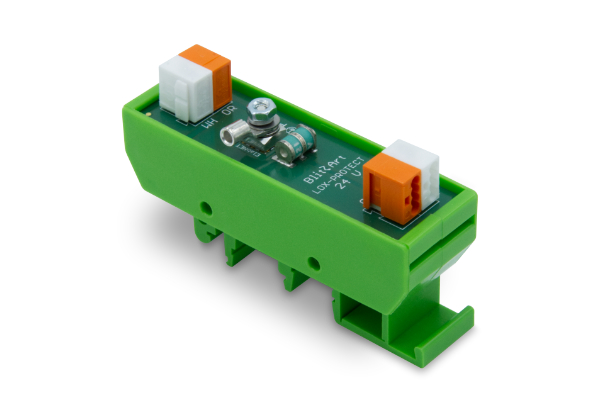

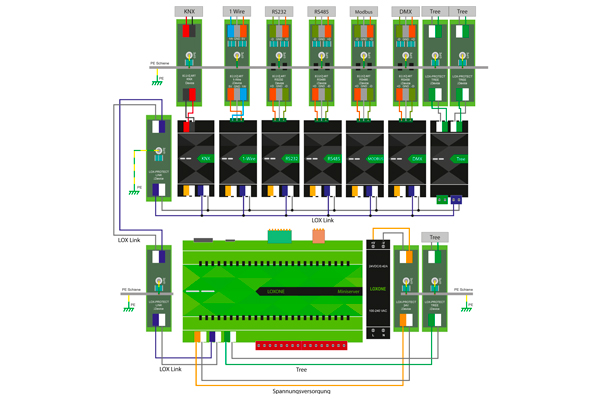

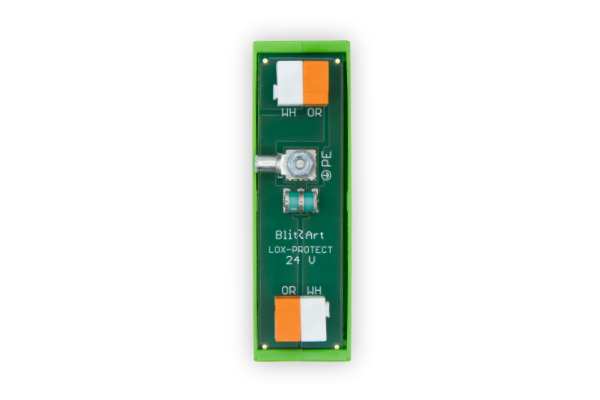

LOX-PROTECT 24V

34,90

Enthält 19% Mehrwertsteuer
zzgl. Versand
Lieferzeit: ca. 1-2 Werktage

Überspannungsableiter für 24V Versorgung – EXKLUSIV nur bei uns!

  • Für Neu- und Bestandsanlagen (nachrüstbar)
  • Einfacher Einbau (kein aufwändige Verdrahtung erforderlich, Montage auf DIN-Schiene, einfaches Stecksystem)
  • Keine defekten Geräte bei Überspannung oder Kurzschluss (keine teuren Reparaturkosten)
  • Erhöhung der Ausfallsicherheit und Anlagenverfügbarkeit
  • Extrem kleine Bauweise
  • Zertifiziert in anerkannten Prüfinstitut
  • Farb- und Steckercodierung für Loxone Smart Home System
Artikelnummer: 241004-1 Kategorie:

Beschreibung

LOX-PROTECT 24V:

Übersicht über die enthaltenen Schutztechnologien

  • Schutzumfang: Zweistufiger Schutz der angeschlossenen Geräte und Spannungsversorgungen sowie der Isolationen von Leitungen gegen Überspannung aus nahen und fernen Blitzeinschlag sowie gegen Überspannungen durch Schalthandlungen unter Einbeziehung des Potentialausgleich (drei angeschlossene Leiter).
  • Anzahl Überschlagstrecken insgesamt: Fünf bidirektionale Schutz- und Überschlagstrecken für den Ausgleich von Quer- und Längsspannungen
  • Anzahl Gasspannungsableiter: Drei Überschlagstrecken über Doppelkammer-Gasspannungsableiter (vom Hersteller mit 20.000 Ampere angegeben)
  • Anzahl TVS-Dioden: Zwei Schutzstrecken über bidirektionale TVS-Schutzdioden (Reaktionszeit des PN-Übergangs vom Hersteller mit 1 ps angegeben)
  • Typ des Überspannungsableiters: C2 für informationstechnische Systeme (entspricht Type 3)
  • Zertifizierte Stromableitung: 1.000 Ampere bei 8/20 µs (erhöhte Strombelastung nach Impulsklasse C2, schnelle Anstiegsflanke)
  • Niederimpedanter PE-Anschluss: PE-Anschluss mit besonders geringem Übergangswiderstand, vormontiert mit Beilagscheiben, Federring, Mutter und Quetschkabelschuh für ungeschnittenen Anschluss an Potentialausgleich bis 2,5 mm²
  • Kurze Reaktionszeit: Reaktion des gesamten Moduls, je nach Anschluss an den KNX Bus, ab 0,04 Nanosekunden

Betriebsbereich

  • Nennspannung: 28 V
  • Nennstrom: 6 A
  • Höchste Dauerspannung: 48 V
  • Leckstrom: < 10 µA
  • Isolationswiderstand bei Nennspannung: > 2,4 MOhm
  • Kapazität ws / or: 1 nF
  • Kapazität ws / PE: 0,5 nF
  • Kapazität or / PE: 1 nF

Schutzpegel (bei 1.000 Ampere)

  • Datenleitungen, or / ws < 220 V (bei Impulsklasse C2, 1.000 A (8/20 us)
  • Datenleitungen, or / PE: < 220 V (bei Impulsklasse C2, 1.000 A (8/20 us)
  • Datenleitungen, ws / PE: < 370 V (bei Impulsklasse C2, 1.000 A (8/20 us)

Prüfnormen und Zertifizierung

  • Zertifizierung: Gemäß EN 61643-21:2001 + A1:2009 + A2:2013: nach Impulsklasse C2 1.000 Ampere (8/20 µs)
  • Prüflabor: Impuls- und Hochstromlabor PHOENIX CONTACT, Blomberg; akkreditiert nach DIN EN ISO / IEC 17025:2018 durch die Deutsche Akkreditierungsstelle DAkkS mit Zertifikat DAkkS: D-PL-12161-03-00

Anschlüsse

  • Anschlüsse: Beiderseits mit zweifach Steckklemme (ähnlich Wago 243) mit je vier Anschlüssen pro Potential, inklusive Prüföffnung
  • Zulässige Leiterklasse: eindrähtiger Leiter mit Durchmesser 0,6 – 0,8 mm (Leiterklasse 1 nach DIN/IEC 60228)
  • Abisolierlänge: 5-6 mm
  • Keine Polung / Funktionsrichtung: Das Modul schützt auf beiden Seiten Bus und Geräte gleichermaßen

Anschluss Potentialausgleich

  • PE-Verbindung: Niederimpedante Verbindung zwischen Modul und Blitzstrompotentialausgleich durch kaltverschweißtes Anschlussterminal, gefedertem Schraubanschluss, gasdichtem Quetschkabelschuh und ungeschnittener Leitungsführung mit 2,5 mm²
  • Anschlussterminal: Terminal mit sehr hoher Stromtragfähigkeit, bester Langzeitzuverlässigkeit durch dauerhaft gasdichte Verbindung des Terminals mit der Baugruppe durch 36 homogen kaltverschweißte Kontaktstellen mit einer Auszugskraft von 900 N, hierdurch niederohmiger Übergangswiderstand mit < 200 µOhm
  • Verschraubung: vormontierter Anschluss mit Beilagscheiben, Federring, Mutter und Quetschkabelschuh (nach DIN 46234)
  • Quetschbare Leiterklasse: Für den mitgelieferten Quetschkabelschuh verwenden Sie bitte ausschließlich mehrdrähtige, feindrähtige oder feinstdrähtige Leiter mit 2,5 mm² (Leiterklassen 2, 5 und 6 nach DIN/IEC 60228, unsere Empfehlung: H07V-K2,5 gn/ge)
  • Quetschzange: Für den mitgelieferten Quetschkabelschuh verwenden Sie bitte ausschließlich eine Quetschzange für unisolierte Quetschkabelschuhe nach DIN/IEC 46234
  • Abisolierlänge: 5 mm
  • Anschlussgewinde: M3
  • Maximales Anzugsmoment: 0,5 N m
  • Bruchdrehmoment Gewindestift: 1,5 N m

Hinweise für Verwendung anderer Quetschkabelschuhe: Anstelle des mitgelieferten Quetschkabelschuhs können Sie auch andere verwenden, wenn Sie mit einem größeren Querschnitt anschließen bzw. einen eindrähtigen Leiter verwenden möchten. Achten Sie auf die Lochung für M3. Hierfür sind im Handel Quetschkabelschuhe mit 4 und 6 mm² erhältlich. Achten Sie bitte darauf, die für den jeweiligen Quetschkabelschuh korrekte Quetschzange zu verwenden.

Schutzklasse Modul

  • Schutzklasse: III / SELV (nach EN60730)
  • Schutzart: IP 00 (nach EN 60529)

Montage

  • Bauform: Offenes REG Gehäuse
  • Montage: Dieser Überspannungsableiter ist zur festen Montage auf der Hutschiene in Verteilungen innerhalb Gebäuden vorgesehen (DIN Rail 35 mm gemäß EN 50022)
  • Umgebungstemperatur: -20°C bis +70 °C
  • Feuchte: < 98% rH (ohne Betauung)
  • Montage: DIN Rail 35 mm (EN50022)
  • Material Gehäuse: Polyamid
  • Farbe: Grün
  • Maße: 76 mm x 22,5 mm x 40 mm (l x b x h mit Gehäuse)
  • Gewicht: 39 g (mit Gehäuse)
