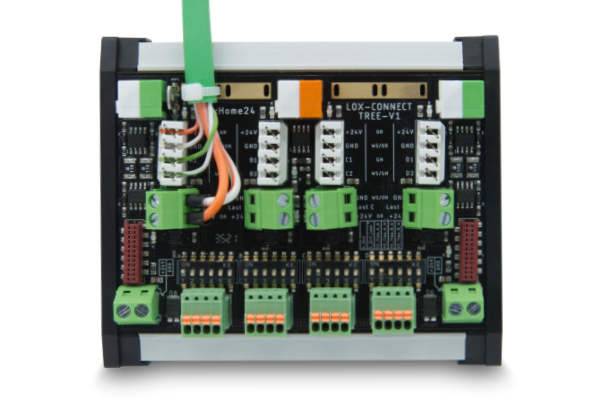

Die LOX-Connect-Tree-V2 Verteilerklemme wurde speziell für den Anschluss von Smart Home Systemen im Schaltschrank entwickelt. Mit der Verteilerklemme lassen sich 24V-Peripherie und 24V-Last übersichtlich verteilen. Mit der Verteilerklemme ist eine saubere Verbindung von Loxone Tree Kabeln möglich.

Das lange Verdrahten und Durcheinander hat ein Ende! Die LOX-Connect-Tree-V2 erledigt alle diese Probleme mit wenigen Handgriffen. Die Tree-Leitung wird mit dem LSA-Werkzeug auf die vorgesehene Klemme sowie auf die Power Verbinder aufgelegt und mit der Zugentlastung befestigt.

Key Features:

• Aktiver Verpolungsschutz am 24V Eingang
• 4 Leistungspfade mit jeweils max. 89W
• LSA+ Schneidklemmen für Loxone Tree Leitung, Schraubklemmen für Power Leitungen
• Zuschalten von 24V auf die Loxone Tree Leitung über MOSFET Transistor
• Zuschalten der 24V Last über E-FUSE an die Schraubklemmen
• Zuschalten der BUS Signale mittels DIP-Schalter

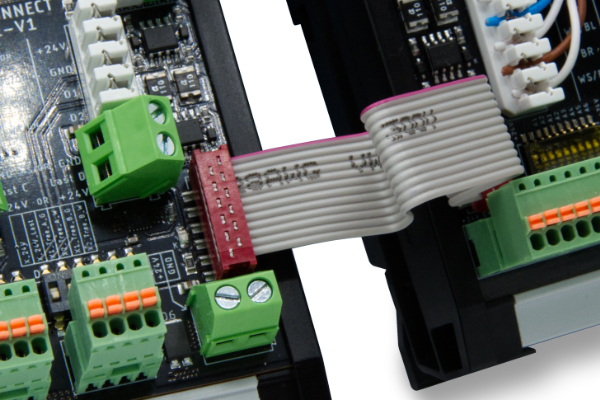

• Weiterschleifen von Bussignalen mittels MicroMatch Leitung
• Unterschiedliche Beschaltung der vier Kanäle möglich
• Loxone Tree Leitungen können einzeln mit Kabelbinder befestigt werden
• Die Leiterbahnen der Busleitungen sind geschirmt ausgeführt
• 6TE in der Breite
• Kompatibel mit LOX-Connect-CAT Platinen

Einfachste Installation, die dank der sauberen Beschriftung auch noch selbsterklärend ist.

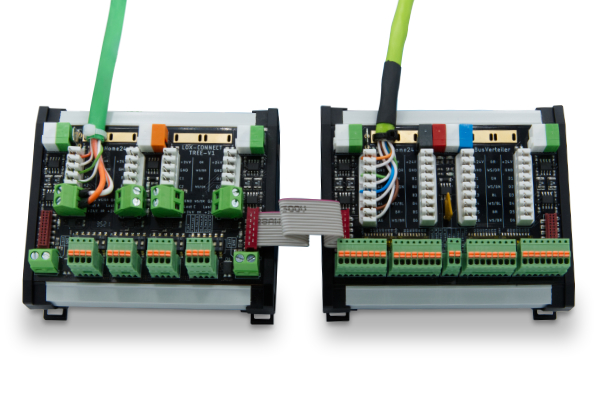

Werden mehr wie 4 Kanäle benötigt, erlaubt es die Klemme eine weitere Klemme via MicroMatch Leitung einfachst zu verbinden. Selbst im Fehlerfall (bei falscher Verdrahtung oder eines Kurzschlusses) schützt eine Sicherung die Anlage! Die Sicherung ist dabei selbstheilend ausgeführt, d.h. diese muss nach beseitigen des Fehlers nicht ausgetauscht werden.

Zur Version 1 (V1) sind folgende Änderungen in die Version 2 (V2) eingeflossen:

Komplett neues und optimiertes Platinen- Layout (Leistungspfade verstärkt, Schirmanbindung und Masse/GND-Konzept optimiert, Stromverbrauch Status LEDs gesenkt, …)

Lieferumfang:

1x Platine mit allen benötigten Steckern für 4x Tree Kabel
1x Gehäuse für die Hutschiene
1x MicroMatch Verbindungskabel
4x Kabelbinder

Die detaillierten technischen Daten entnehmen Sie bitte der Bedienungsanleitung.
Bedienungsanleitung: LINK
