LOX-Connect CAT V4 Verteilerklemme 4-Kanal für Loxone / Tree / KNX / 1-Wire

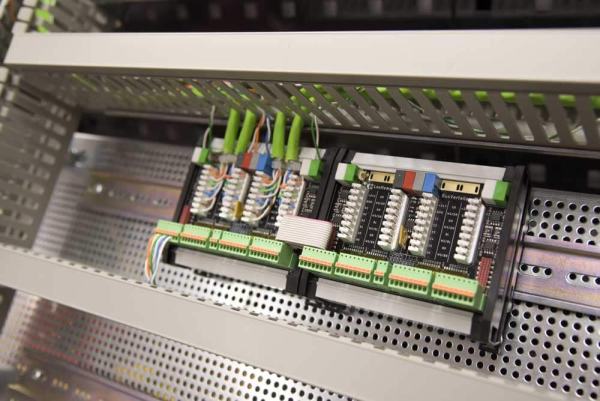

Die LOX-Connect Verteilerklemme in der Version 4 wurde speziell für den Anschluss von Smart Home Systemen im Schaltschrank entwickelt. Mit der Verteilerklemme lassen sich 24V/Tree-/KNX-/1-Wire Bus übersichtlich verteilen. Mit der Verteilerklemme ist eine saubere Verbindung von Netzwerkleitungen (Cat Kabel) und Telefonkabeln „J-Y(St)Y“ möglich.

Das lange Verdrahten und Durcheinander hat ein Ende! Die LOX-Connect erledigt alle diese Probleme mit wenigen Handgriffen. Die Cat-Leitung wird mit dem LSA-Werkzeug auf die vorgesehene Klemme aufgelegt und mit der Zugentlastung befestigt.

Key Features der Version 4:

• Kanalweise Absicherung gegen Überlast (1,1A; über PTC)
• Aktiver Verpolungsschutz
• LSA+ Schneideklemmen für Cat Leitung
• Zuschalten von 24V auf die Cat Leitung über MOSFET Transistor
• Zuschalten der Bus Signale mittels Dip-Schalter
• Weiterschleifen von Bussignalen mittels MicroMatch Leitung
• Unterschiedliche Beschaltung der 4 Kanäle möglich
• Cat Leitungen können einzeln mit Kabelbindern befestigt werden
• Die Leiterbahnen der Busleitungen sind geschirmt ausgeführt
• Schirmanschluss der Netzwerkkabel / Anbindung an Schirm über eigene Erdungsklemme
• 6TE in der Breite
• Optimiertes Platinenlayout

Einfachste Installation, die dank der sauberen Beschriftung auch noch selbsterklärend ist.
Alle Klemmen sind dank Zugfederklemmentechnologie steckbar – „Kein lästiges schrauben mehr“.

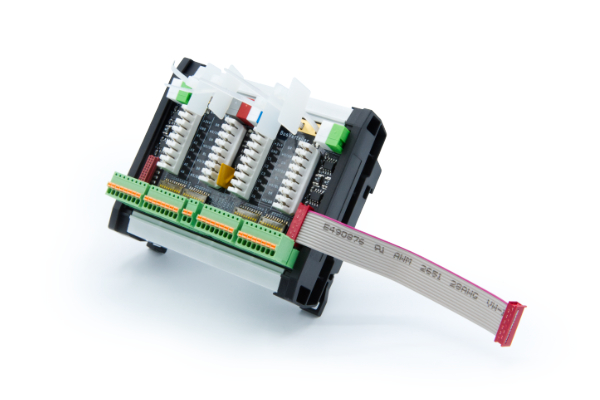

Werden mehr wie 4 Kanäle (Cat-Kabel) benötigt, erlaubt es die Klemme eine weitere Klemme via MicroMatch Leitung einfachst zu verbinden. Selbst im Fehlerfall (bei falscher Verdrahtung oder eines Kurzschlusses) schützt eine Sicherung die Anlage! Die Sicherung ist dabei selbstheilend ausgeführt, d.h. diese muss nach beseitigen des Fehlers nicht ausgetauscht werden.

Lieferumfang:

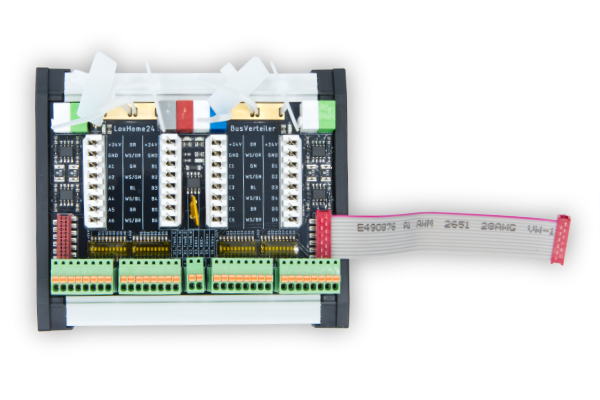

1x Platine mit allen benötigten Steckern für 4x Cat oder J-Y(St)Y Kabel

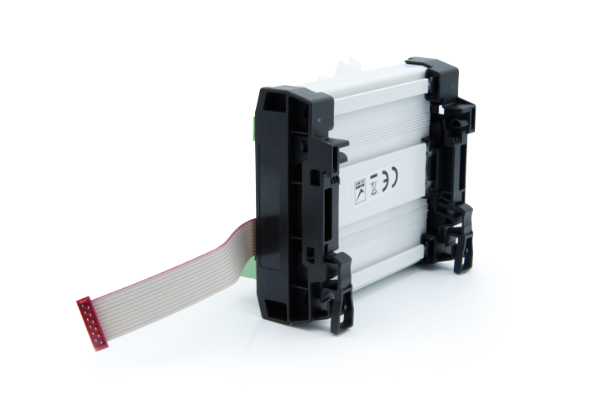

1x Gehäuse für die Hutschiene
1x MicroMatch Verbindungskabel
4x Kabelbinder Schwarz

Die detaillierten technischen Daten entnehmen Sie bitte der Bedienungsanleitung.
Bedienungsanleitung: Download
