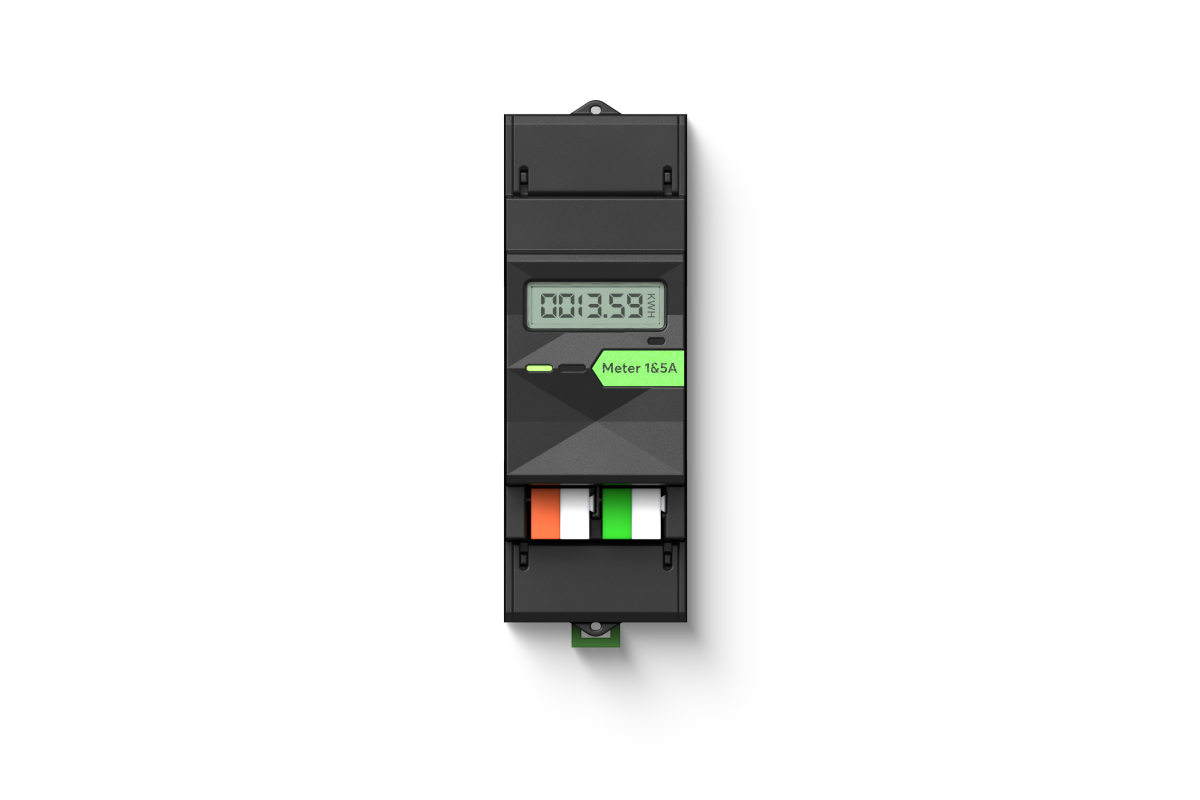

Energiezähler für 1&5A Stromwandler Tree

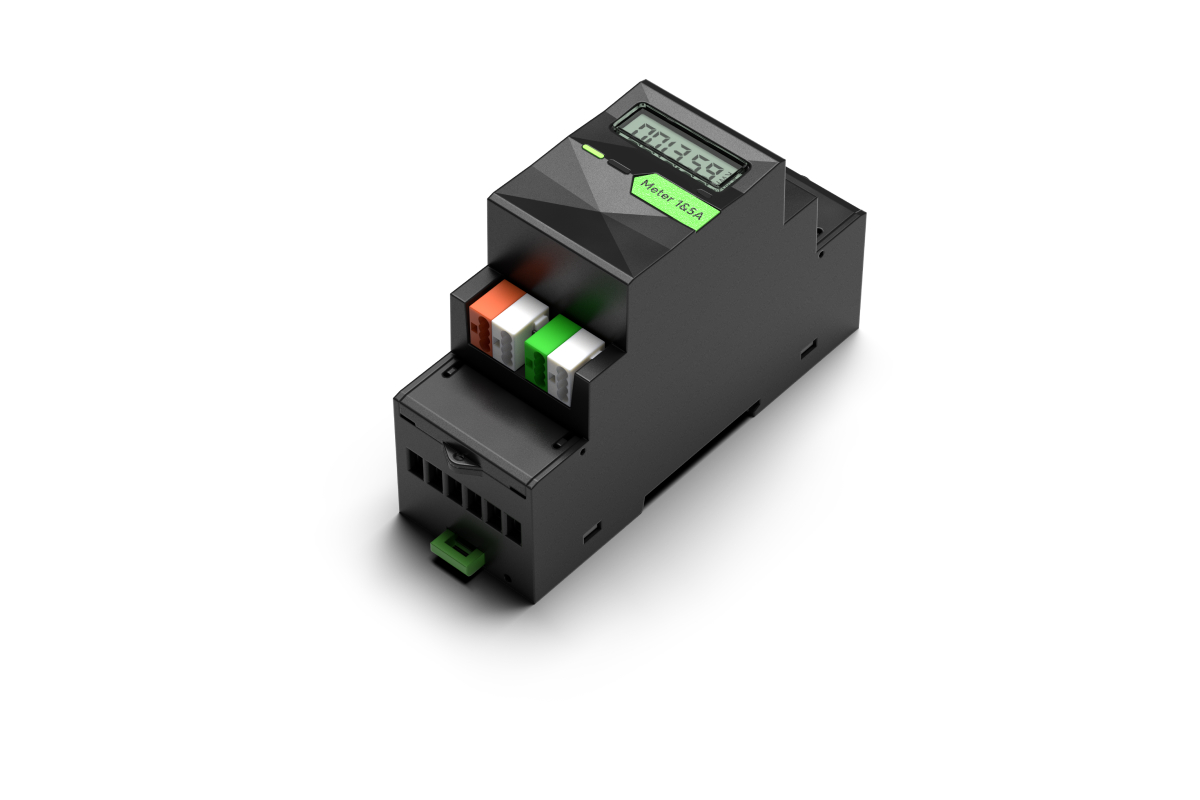

Energiezähler für 1&5A Stromwandler Tree – Bild 2

Energiezähler für 1&5A Stromwandler Tree

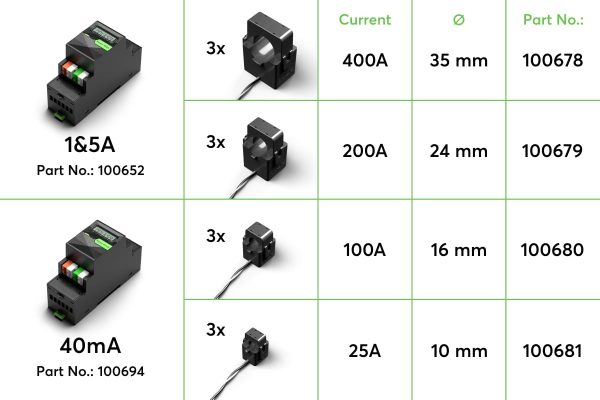

Dieser kompakte, auf einer DIN-Schiene montierte, MID-zertifizierte Energiezähler ermöglicht bidirektionale Messungen mit drei externen 1A- oder 5A-Stromwandlern Ihrer Wahl. Er bietet eine sofortige Erkennung von Stromausfällen und ist ideal für das Energiemanagement und die Überwachung in gewerblichen und industriellen Umgebungen.

Funktionen:

  • Einfache Einrichtung: Nahtlose Integration über Tree – keine Modbus-Konfiguration erforderlich
  • MID-zertifiziert & ANSI Genauigkeitsklasse 0,5
  • Nur 2 Teilungseinheiten: Halb so groß wie herkömmliche Zähler
  • Behalten Sie den Überblick: Kosten- und Verbrauchskontrolle
  • Live-Messwerte: Erfasst selbst kurze Lastspitzen mit sekundengenauen Aktualisierungen
  • Sicher: Vollständig in das Lastmanagement integriert
  • Geld sparen: Optimiert für das Energiemanagement durch Live-Überwachung
  • Anzeige am Gerät: Zeigt die aktuelle Leistung und den Gesamtzählerstand an
  • Ausfallsicher: Erkennt Netzausfälle sofort über doppelte DC/AC-Spannungsversorgung
  • Flexible Auswahl: Passt sich Ihrer Installation an – konfigurierbare Primärströme von bis zu 1999 A (@ 1 A sekundär), bis zu 9999 A (@ 5 A sekundär)
  • Bidirektionale Energiemessung

Downloads:

€201,11

Enthält 19% Mehrwertsteuer
zzgl. Versand
Lieferzeit: ca. 1-2 Werktage
Artikel günstiger gesehen →
Artikelnummer: 100652
Zu deinem SmartHome Angebot hinzufügen

Spezifikationen
Versorgung und Leistung
Spannung AC / Spannungseingänge: 100 … 480 VAC, 50/60 Hz
24 VDC Eingang: 10 … 30 VDC
Strom AC: 4 mA
24 VDC: 8 mA
Leistungsaufnahme ≤ 0,6 W (AC) / < 0,2 W (DC)
Verlustleistung bei max. Last ≤ 2 W (AC) / 0,3 W (DC)
Messbereich
Leistung 0.01 … 999.9 kW/kVAr/kVA
Genauigkeit: ± 1 %
Energie 0 … 999999 kWh/kVArh
Verbrauch & Lieferung
Genauigkeit: Klasse 2 IEC 62053, Klasse C EN 50470
Spannung 100 … 277 VAC
Genauigkeit: ± 0,5 %
Strom 0.05 … 6 A
Genauigkeit: ± 0,5 %
Frequenz 45 … 60 Hz
Genauigkeit: ± 0,2 %
Unterstützter Primärstrom 1 … 1999 A bei 1 A Sekundär
5 … 9999 A bei 5 A Sekundär
Betriebsbedingungen (gemäß MID 2014/32/EU Anhang V)
Spannung Un: 3×230 / 400 VAC, ± 20 %
Strom Imin: 0,05 A / Iref: 5 A / Imax: 6 A
Frequenz fn: 50 Hz, ± 2 %
Leistungsfaktor cos: 0,5 induktiv … 0,8 kapazitiv
Genauigkeit (Energie) Klasse C (0,5 %, @ +5 °C … +30 °C)
Schnittstellen
Loxone Tree Verbindung mit Miniserver / Tree Extension
Umgebungsbedingungen
Temperatur -40 … 70 °C / -40 … 158 °F
Luftfeuchtigkeit max. 90 % r. F. (nicht kondensierend)
Schutzart IP20
Anschlussklemmen
Klemmentyp Strom- & Spannungseingänge: –
24 VDC & Loxone Tree: DG220B
Leiterquerschnitt 0,5 … 1,5 mm² / AWG 22 … 14 (feindrähtig mit Aderendhülse)
0,28 … 0,8 mm² / AWG 23 … 18
Abisolierlänge AC: 6 … 7 mm / 0,24 … 0,28”
DC: 5 … 6 mm / 0,2 … 0,24”
Anzugsdrehmoment 0,6 Nm / 0,44 lbf·ft
Temperaturbeständigkeit -40 … 70 °C / -40 … 158 °F
-40 … 105 °C / -40 … 221 °F
Schlitzschraubendreher 0,5 × 3,5 mm
Anschlussplan
Anschlussplan Drawing or Certification
Produkteigenschaften
Montageart Hutschiene nach EN50022, 35 mm
Farbe Schwarz: RAL 9005
Glanzgrad Matt
Gewicht & Abmessungen
Nettogewicht 168 g
Bruttogewicht 190 g
Produktmaße 36 x 100 x 66 mm / 2,83 x 3,64 x 2,60″ (L x B x H), 2 TE
Produktmaßzeichnung Drawing or Certification
Packmaß 120 x 70 x 40 mm / 4,72 x 2,76 x 1,57″
Zertifizierungen & Standards
Genauigkeitsklasse 0,5
MID-Zertifizierung Zertifizierung ausstehend (vor Auslieferung abgeschlossen)
Certificates CE

Intertek

MID
