Splitter (Booster) zum Trennen der RS485 (DMX) Schnittstelle auf 4 Einzel-Kanäle.
Erhöhung der Betriebssicherheit z.B. bei Kurzschluss fällt nur ein „Ast“ aus.
Signalaufbereitung und geringere BUS-Belastung.
Vereinfachung der Verdrahtung.

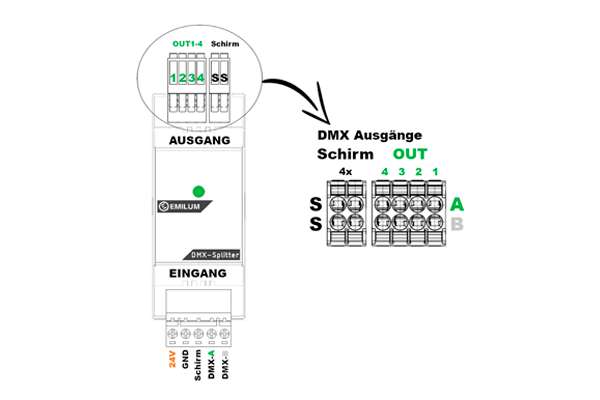

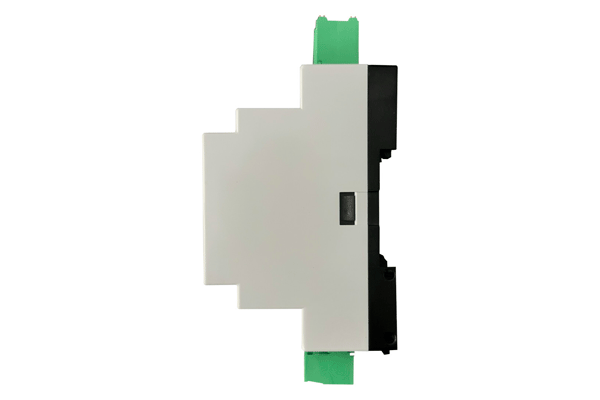

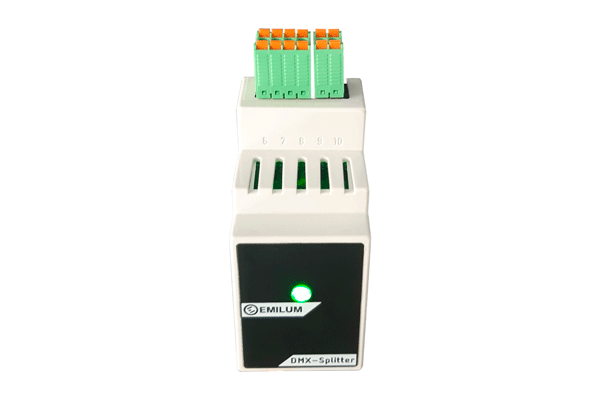

DMX, RS485, 4-Port Splitter (Booster) Unidirektional
Beschreibung
Bei größeren DMX-Anlagen mit mehr als 30 – 40 DMX Geräten ist es empfehlenswert einen DMX-Splitter (Booster) zu verwenden.
Da DMX-512(A) nur unidirektional genutzt wird, bieten wir diese preiswertere und schmälere Splitter Variante an.
Mit den DMX-Splitter (Booster) wird die DMX-Verkabelung ein Kinderspiel. Die Übertragungssicherheit wird enorm erhöht und die Verdrahtung kann wesentlich einfacher gestaltet werden.
Die Vorteile im Überblick:
- Busbelastung verteilt sich auf 4 Kanäle
- Bei Kurzschluss auf einem Kanal haben die verbleibenden drei Kanäle volle Funktion
- Signalaufbereitung durch stabilisierte BUS-Spannungsversorgung
- Schutz der gesamten Anlage, vor bewusster (Vandalismus, Einbruch) und unbewusster Manipulation, durch getrennte Kanäle.
- Unidirektional für DMX512(A)
- Bis zu 128 RS485 (DMX) Teilnehmer pro Kanal möglich
- Einfachere und übersichtlichere Verkabelung durch Einzelkanäle möglich (z.B. Stockwerke KG/EG/OG/Außen trennen)
DMX Quellen (Sender) mit einer geringen Anzahl an physischen DMX-Teilnehmern (oftmals nur 32 Geräte),
können mit den DMX-Splitter (Booster) einfach auf bis zu 512 physische Teilnehmer erweitert werden.
Durch den integrierten Spannungswandler liegt am BUS immer eine 100% stabile Versorgungsspannung an, dies unabhängig
von der Versorgungsspannung des DMX-Splitters.
Leistungsaufnahme: | max. 2.4W |
Nennspannung: | 24Vdc |
Schutzart: | IP20 |
Länge: | 87mm |
Breite: | 36mm |
Höhe: | 58mm |
Produkt-Breite: | 2 TE |
Schnittstellen: | DMX512A, RS-485 |
Standby: | 24mW |
