Loxone Belimo Tree im Loxone Smart Home
Loxone Belimo Tree ist eine Komponente für das Loxone Smart Home. Belimo ist einer der führenden Hersteller von Antrieben im Bereich der Heizungs-, Lüftungs- und Klimatechnik.
Funktion im System
- Einbindung in die verkabelte Loxone Tree Struktur
- Verarbeitet Sensorwerte, Logiken und Schaltbefehle für die Gebäudeautomation
Technische Merkmale
- Loxone Tree: Verbindung mit Miniserver / Tree Extension
- Versorgungsspannung: 19,3 … 30 VDC
- Leistungsaufnahme: typ. 0,33 W
- Farbe: Grün: RAL 6018
- Produktmaße: 39,45×38,95×20,20mm / 1,55×1,53×0,80” (LxBxH)
- Nettogewicht: 37g
- Verlustleistung bei max. Last: 0,34 W
Einordnung
Die Komponente wird im Loxone Umfeld über Tree eingeordnet und ist für eine strukturierte Smart Home Planung relevant. Dadurch lassen sich Funktionen zentral in der Loxone Config abbilden und mit weiteren Gewerken verknüpfen.
| Versorgungsspannung: | 19,3 … 30 VDC |
|---|---|
| Produktmaße: | 39,45×38,95×20,20mm / 1,55×1,53×0,80” (LxBxH) |
| Belimo MP-Bus: | Ausschließlich MPL Geräte: bis zu 16 MP-Bus Geräte gemischt: bis zu 8 |
Farbe
- Grün: RAL 6018
Versorgungsspannung
- 19,3 … 30 VDC
Leistungsaufnahme
- typ. 0,33 W
Verlustleistung bei max. Last
- 0,34 W
Luftfeuchtigkeit
- max. 95 % r.H. (nicht kondensierend)
Leiterquerschnitt
- DC Versorgung, LOXONE Tree: 0,28 … 0,8mm² AWG23 … 18 MP-Bus: 1,5mm² / AWG18
Abisolierlänge
- DC Versorgung, LOXONE Tree: 5 … 6mm 0,2 … 0,24" MP-Bus: -
Temperaturbeständigkeit
- DC Versorgung, LOXONE Tree: -40 … 105°C / -40 … 221°F MP-Bus: min. 80°C / 176°F IEC, min. 75°C / 167°F UL
Glanzgrad
- Matt
Nettogewicht
- 37g
Bruttogewicht
- 59g
Produktmaße
- 39,45x38,95x20,20mm / 1,55x1,53x0,80” (LxBxH)
Packmaß
- 84x80x47mm / 3,31x3,15x1,85” (LxBxH)
Klemmentyp
- DC Versorgung, LOXONE Tree: DG220B MP-Bus: Anschlussleitung mit offenem Ende
Schutzklasse
- IP20
Loxone Tree
- Verbindung mit Miniserver / Tree Extension
Länge
- DC Versorgung, LOXONE Tree: MP-Bus: 150mm / 5,91"
- 1x Belimo Tree
- 1x Folder
Die folgenden Angaben erfolgen gemäß der EU-Verordnung über die allgemeine Produktsicherheit (GPSR):
Smart Home 1
4154 Kollerschlag
Austria
E-Mail: office@loxone.com
Telefon: +43 7287 7070 0

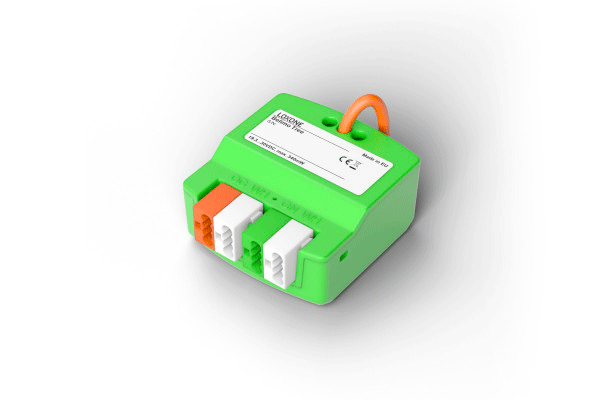

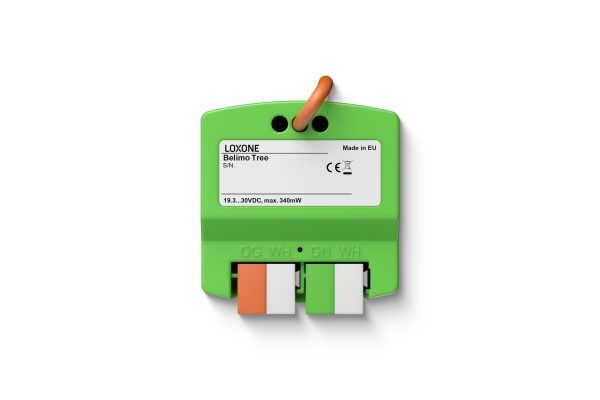

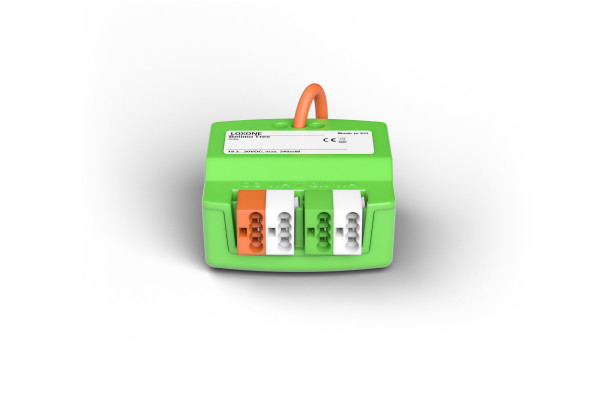

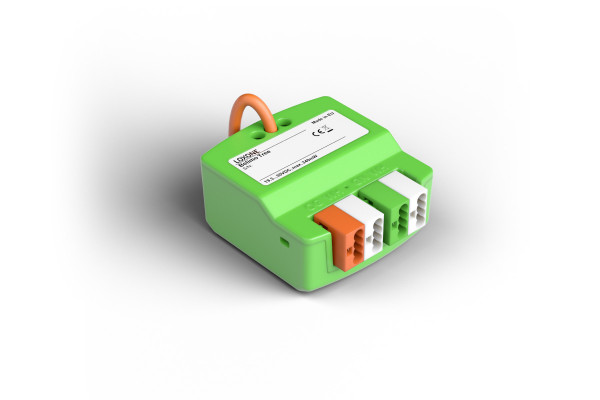

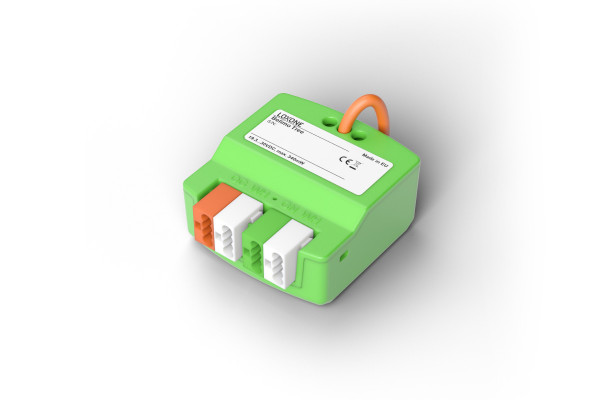

Belimo Tree
Belimo ist einer der führenden Hersteller von Antrieben im Bereich der Heizungs-, Lüftungs- und Klimatechnik. Belimo Tree ist eine Schnittstelle zur Integration von bis zu 16 Belimo MP-Bus Geräten. Mit der nativen MP-Bus-Integration werden Belimo-Produkte ein natives Mitglied von Loxone Config und dem Miniserver.
- native Einbindung von bis zu 16 Belimo Produkten
- Anbindung an den Belimo eigenen MP-Bus: größtmögliche Auswahl an Belimo Geräten
- Optimierung von Klappenantrieben, Einbindung von Sensoren und Zählern, Konfiguration von Ventilen u.v.m.
- Sehr kompakte Bauweise: 40x39x20,5mm
- Betriebsspannung: 19,3 … 30VDC
- Integrierte 150mm lange MP-Bus Leitung
